在使用CAD绘图过程中捕捉是一个使用率很高的操作,想要绘图效率精准度就一定要使用好捕捉操作
例如:圆心捕捉(光标放在圆附近显示圆心捕捉)
这个是因为我们打开了F3(快捷键:对象捕捉)勾选了圆心捕捉

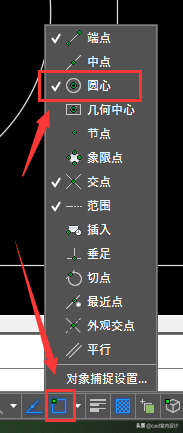

1.点击对象捕捉的图标(鼠标右键点开)
2.勾选圆心捕捉

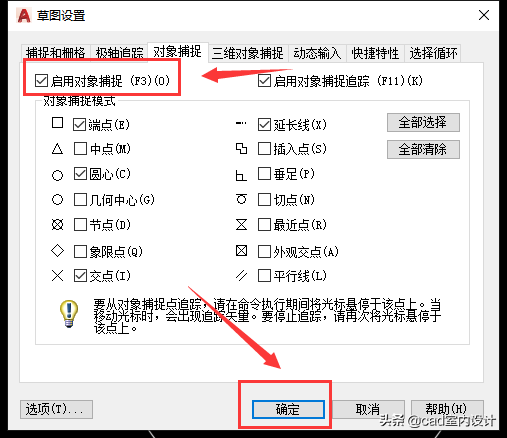

亦可打开草图设置(快捷键:OS草图设置),启用对象捕捉-勾选

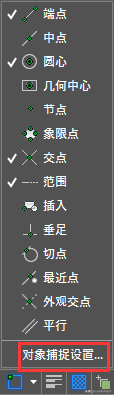

鼠标右键对象捕捉图标(快捷键:OS草图设置)-点击对象捕捉设置-对象捕捉设置-选择性勾选或者全选
示例:

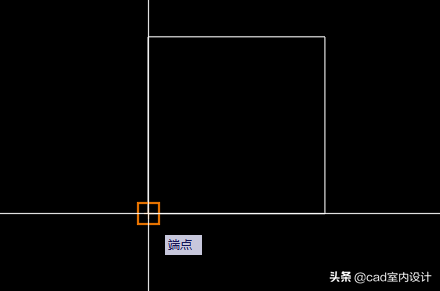

1.画一个正方形拾取端点(光标放在正方形两端附近显示端点捕捉)
2.画一条直线拾取中点(光标放在直线中点附近显示中点捕捉)
END
