cad2014阵列怎么操作(cad2014阵列操作教程)


在CAD制图软件中此命令是指多重复制选择的对象,并把这些副本在CAD绘图区域中按矩形或者环形排列。把副本按矩形排列称为创建矩形阵列,把副本的环形排列称为创建环形阵列。对于矩形阵列 ,可以控制行和列的数目以及它们之间的距离,对于环形阵列,可以控制对象副本的数目并决定是否旋转副本。

执行方式

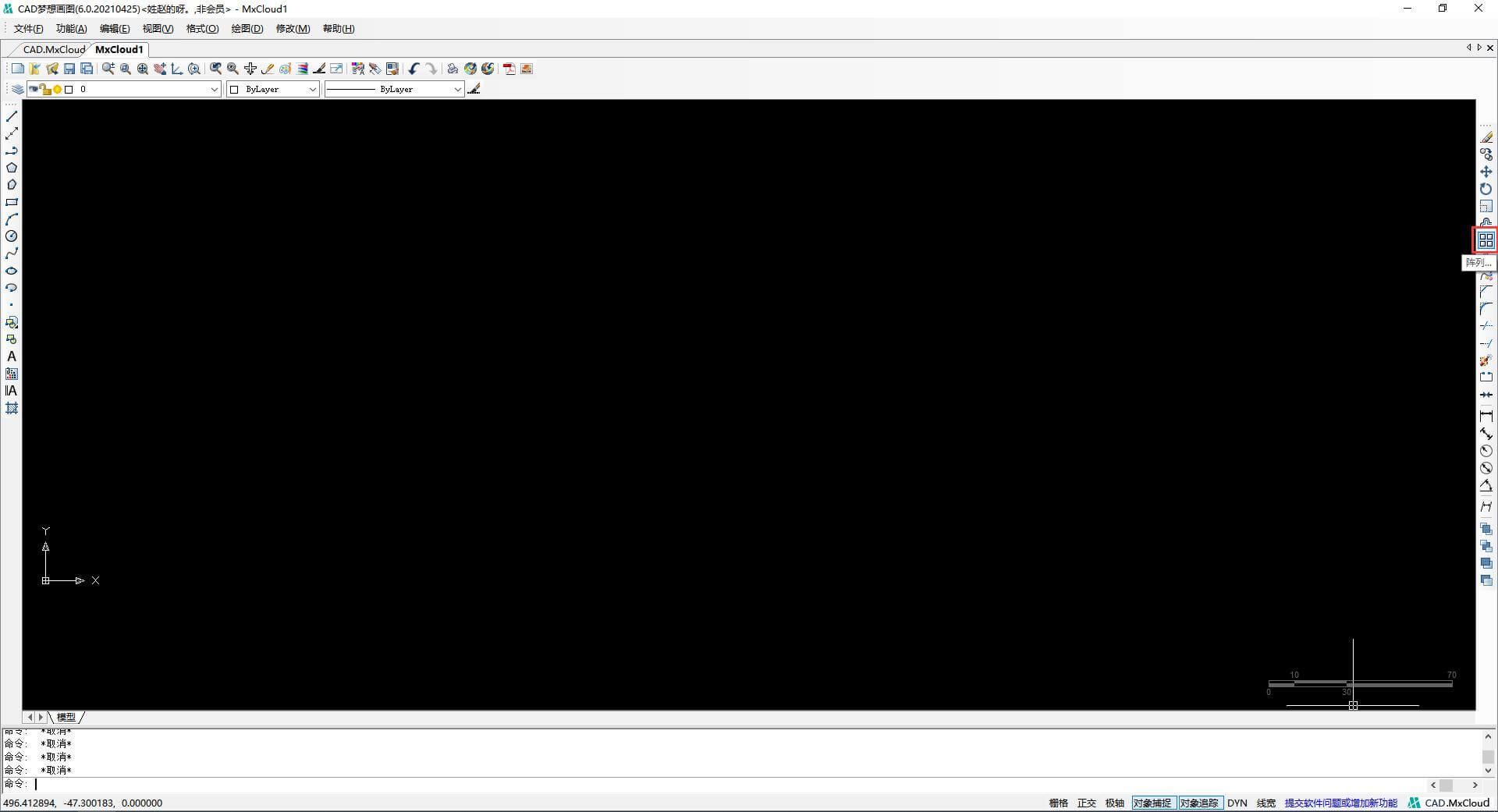

(1)单击编辑工具栏“阵列命令”按钮。如图:

CAD梦想画图中的“阵列命令”

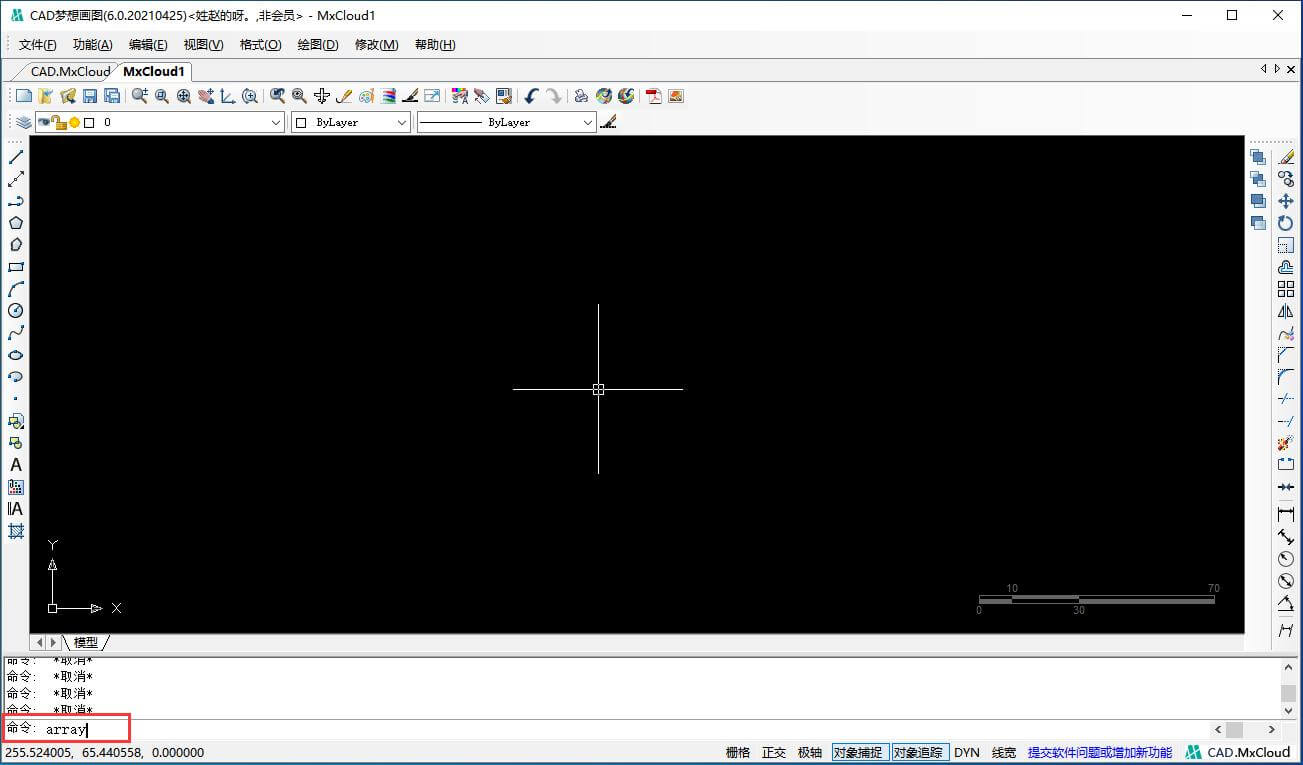

(2)在左下角命令行中输入“array”按enter键。如图:

CAD梦想画图中的“阵列命令”

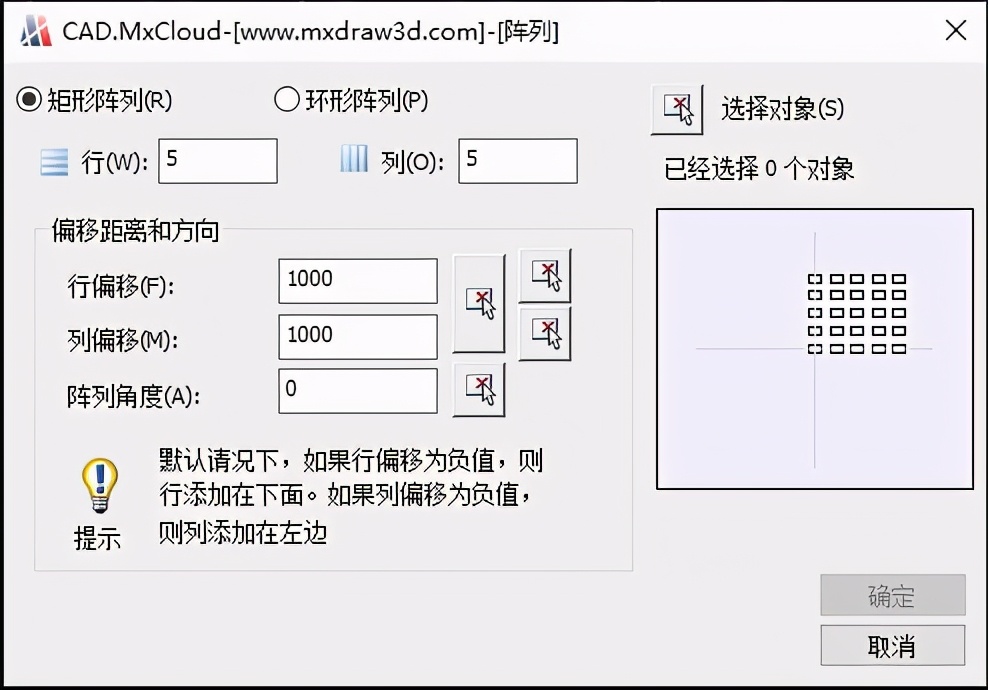

执行命令之后,系统会弹出如图所示“阵列”的对话框。

CAD梦想画图中的“阵列命令”

矩形阵列选项说明

CAD梦想画图中的“阵列命令”

(1)行、列:设置阵列中的行、列数。

(2)偏移距离-行偏移:指定从每个对象的相同位置测量的每行之间的距离。

(3)偏移距离-列偏移:指定从每个对象的相同位置测量的每列之间的距离。

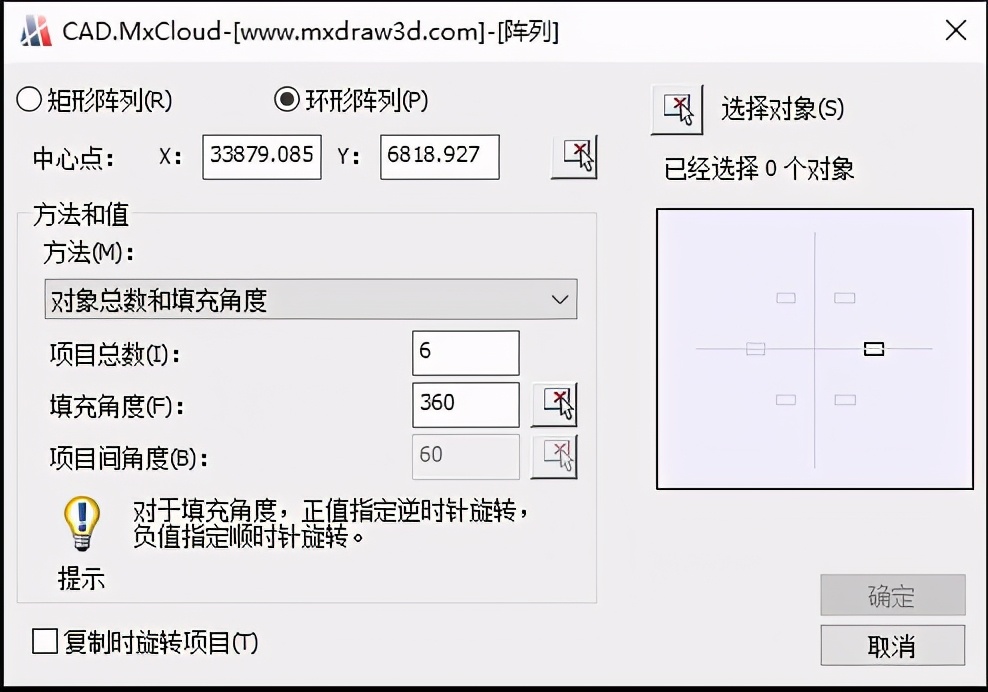

环形阵列选项说明

(1)中心点:就是指定的一个中心点,根据这个点来执行。(用后面那个带黄色箭头的按钮在屏幕上指定中心点)

(2)方法和值:选择使用哪一种方法来设置你所需要的阵列模式。选项卡右边那一块白色的区域时显示根据设置好参数而预览的阵列图形

阵列效果图如下图所示:

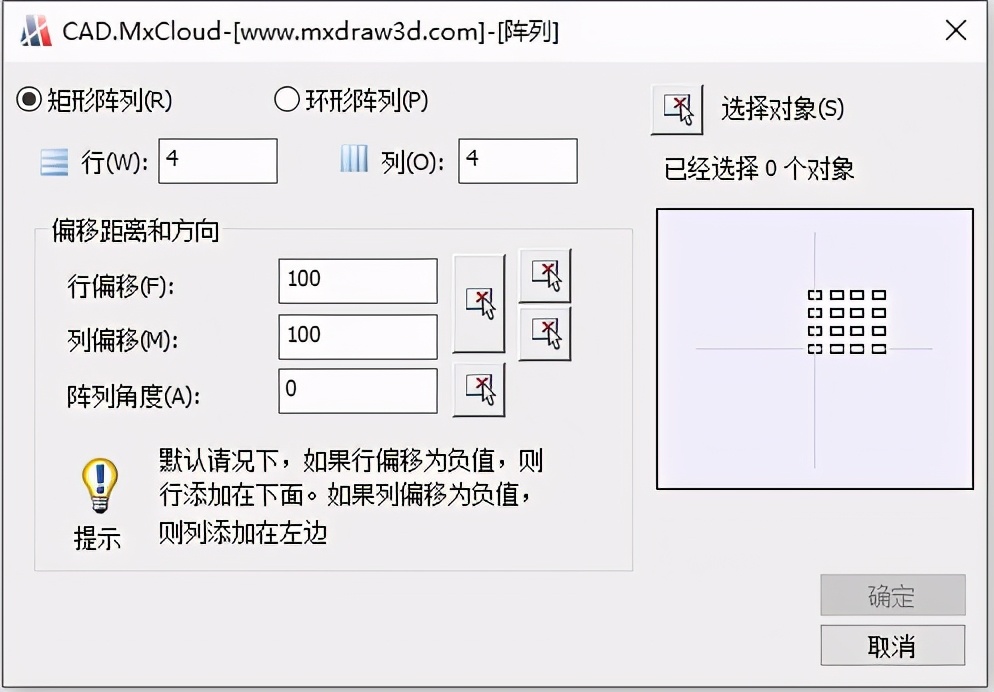

矩形阵列参数:

CAD梦想画图中的“阵列命令”

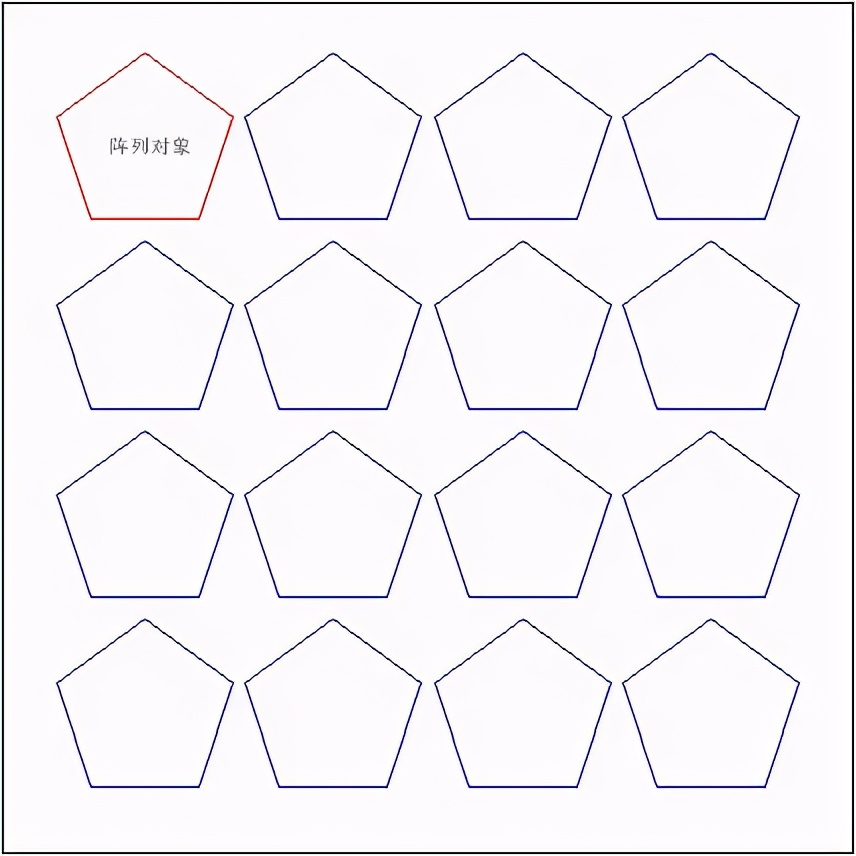

矩形阵列效果:

CAD梦想画图中的“阵列命令”

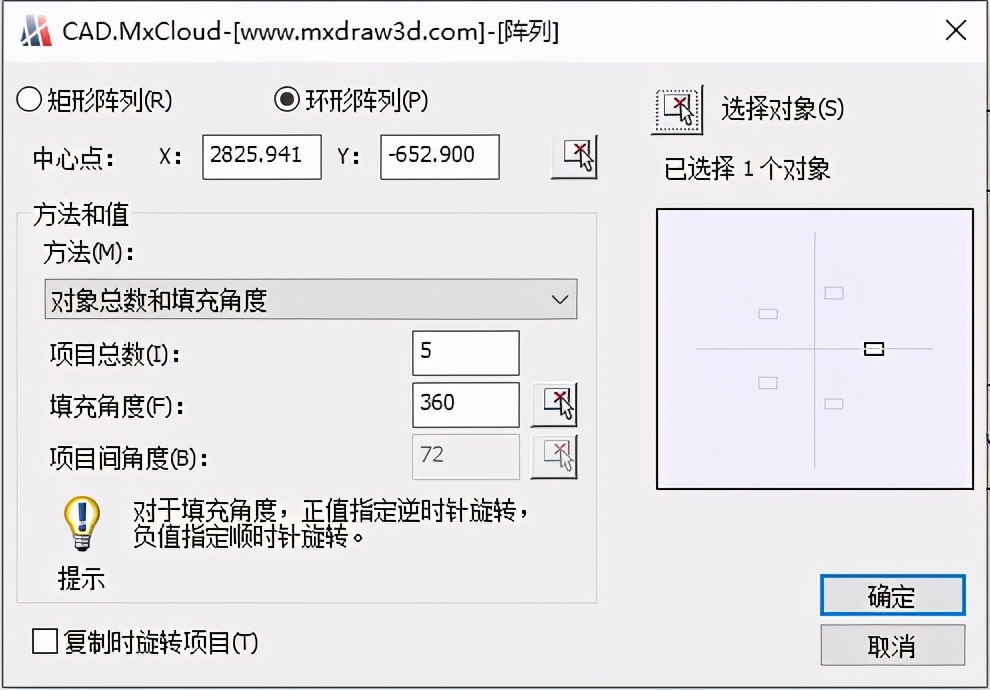

环形阵列参数:

CAD梦想画图中的“阵列命令”

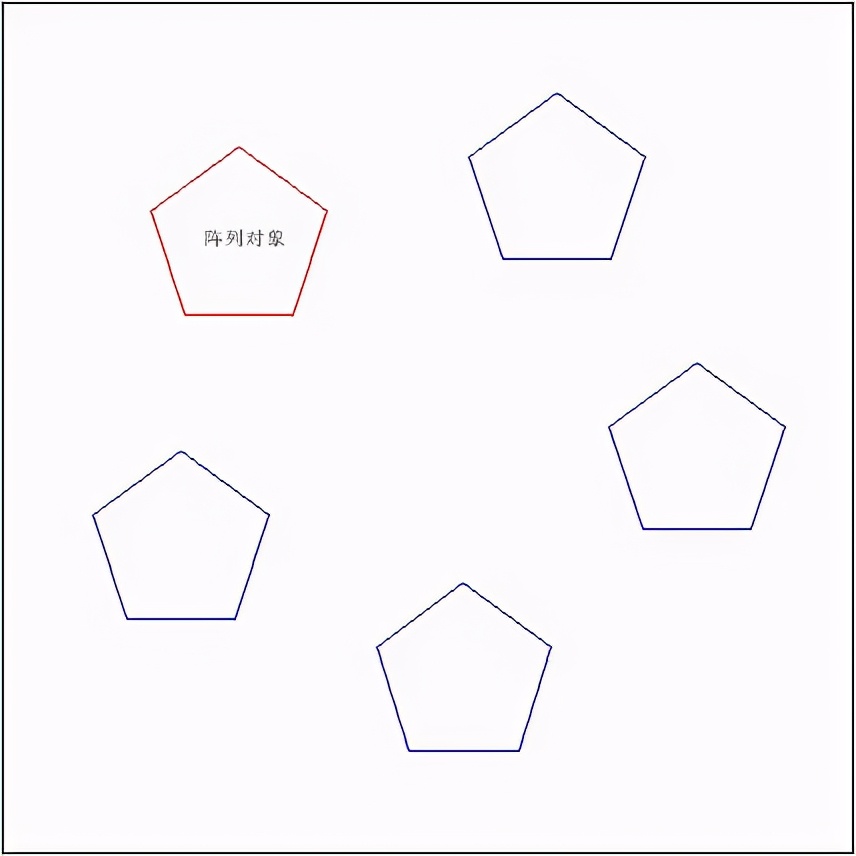

环形阵列效果:

CAD梦想画图中的“阵列命令”
