要说现在家庭网络最大的变化,那无疑是WiFi6的快速普及。随着4K流媒体的高速发展,带来更多的数据传输需求,WiFi将传输更多的数据。因此,WiFi6解决方案应运而生。尤其是2021新上市的路由器,85%以上基本上都是支持WiFi6标准的。WiFi6的优势非常多,比如:更高阶的调制方式(1024-QAM)、更高的带宽(160M)、更完善的MU-MIMO(多用户多进多出)、理论带宽达到9607.8M等等。

但是,各个厂家的WiFi6硬件方案各不相同,导致了实际的WiFi6路由器与理论的标准相去甚远。所以呢,本期硬核拆评将拆解一个千元以下号称最具性价比的高带宽路由器——新华三的鲸路由,高达5400M带宽,型号BX54 。

外观

新华三鲸路由包装很有科技感,尤其可以了解下包装上的宣传点:新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

本人比较期待的是这上面提到的高通企业级专业芯片方案以及6路高功率信号放大器是如何实现5400M的无线速率。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

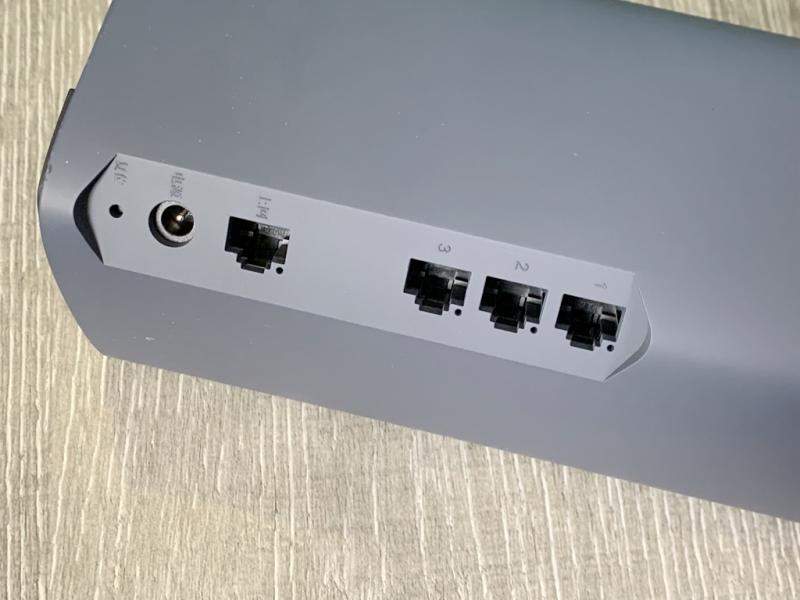

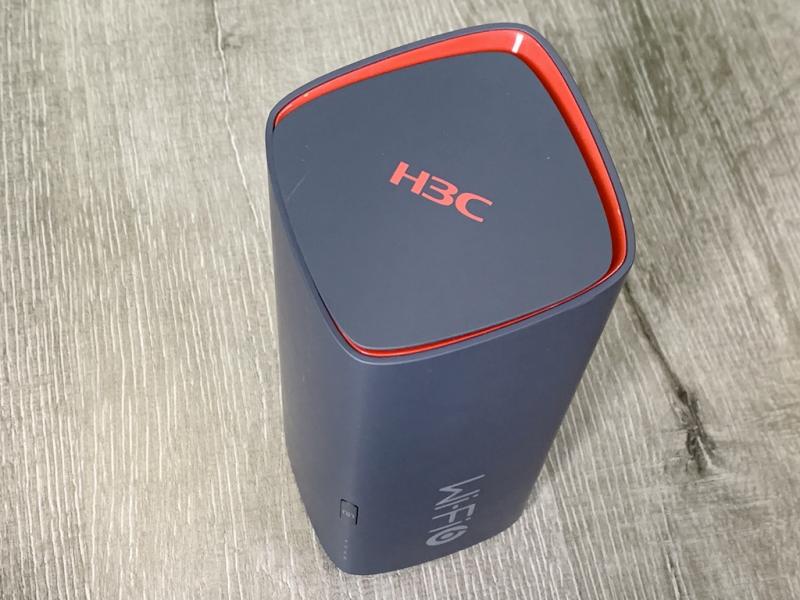

实际产品外观结构比较简洁大方,个人感觉要比那种到处是天线的“多爪鱼”路由器要有内涵,类肤手感的材质,机身外设功能和功能按键不多,学习成本比较少,一个千兆的WAN口以及3个千兆的LAN口对于普通家庭用户足够了,毕竟现在大多连接的都是无线。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

鲸路由配备的是12V/2A输出的适配器,另外还有一根网线,聊胜于无。

拆解

取下鲸路由底下的橡胶垫,拧下两颗固定螺丝,再用一些蛮力就可以撬开,底部和外壳除了螺丝还有4个小卡扣固定。

内部结构设计中规中矩,但是散热处理可能是我拆过的路由器中做的最棒的,前后两片这么大的散热片,当然,从侧面我们也不难发现WiFi6解决方案的发热应该是挺猛的。

先取天线,再取底座,一环扣一环,最后就可以把散热片取下。

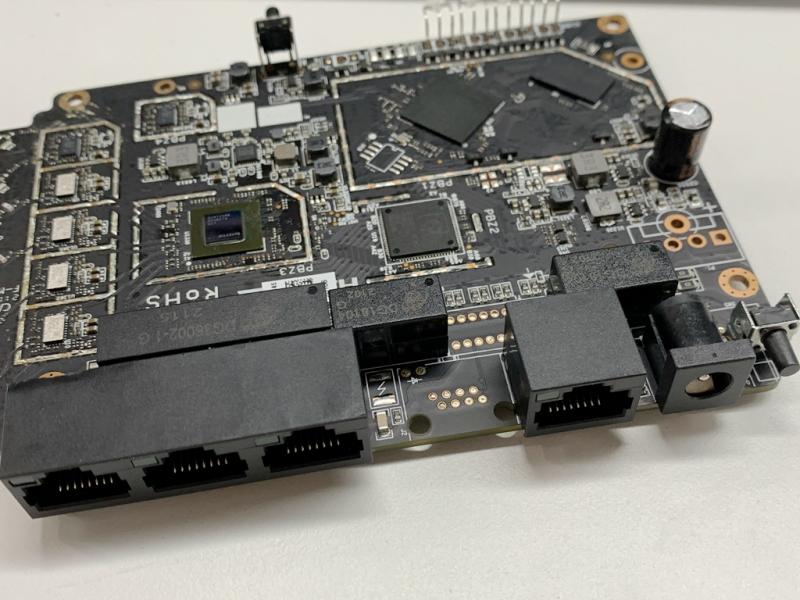

实际PCB主板上的主要芯片都用屏蔽罩焊死了,用风枪把这些屏蔽罩取下来后就可以得见主板上硬件方案的真容。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

  • WiFi6方案

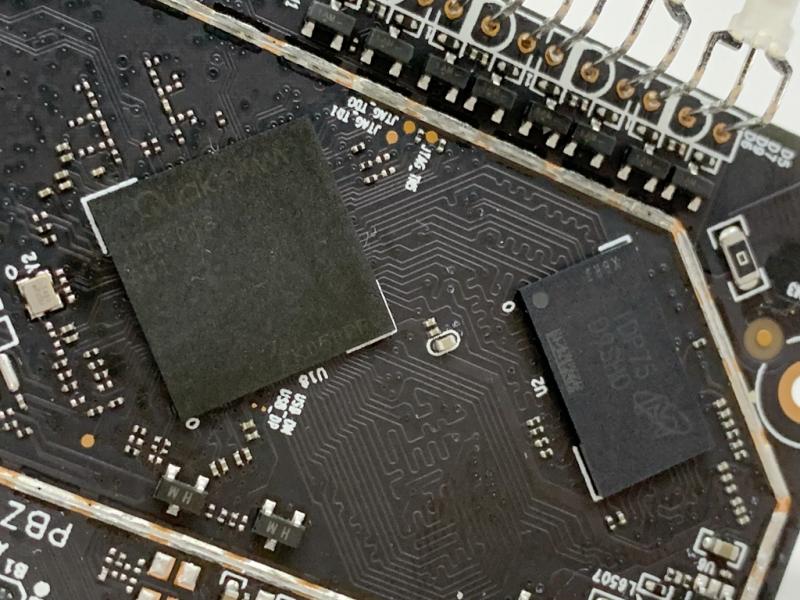

高通IPQ5018处理器,和小米路由器AX6000是同一个处理器,基于1GHz的双核Arm Cortex-A53内核+单核NPU,相比它的大哥IPQ8071A阉割了核心数和频率,但是重要的是它也支持4K的QAM技术,这才是吞吐量变大的核心因素,数据密度更大,同时间传输更多的数据,4K QAM比1K QAM提升约为20%。同时,高通IPQ5018处理器本身也集成了2.4G的WiFi。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

IPQ5018处理器旁边的是美光DRAM,芯片上的的FBGA code为D9SND,经查是美光的2GB LPDDR4内存(型号:MT53B256M64D2NL-062 XT:B)。

此款WiFi6路由器的核心无线芯片为高通的QCN9074,5G无线芯片,支持160MHz 4x4MIMO,最高速率4804Mbps,支持4096-QAM调制(2x2MIMO),最大的带机量是512个。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

重点是,就芯片而言,它不仅仅是WiFi6,实际更是支持WiFi 6E,千万别小看这个E,WiFi6E是工作在6GHz频段的,但是需要注意的是,目前国内允许使用的是2.4Ghz和5Ghz频段,国内使用WiFi6E是违反无线电管理条例的,所以虽然内芯很强大,但是这个路由器最高也只能运行WiFi6的标准,可能以后会解禁,但谁知道是什么时候呢?

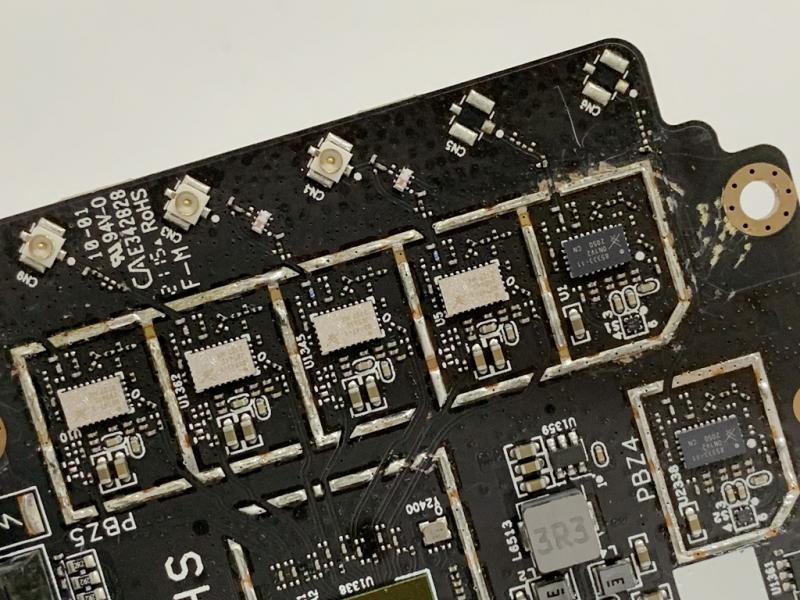

配合无线芯片组实现射频前端电路的是下图中4颗金灿灿的Skyworks的5GHz大功率WLAN前端模块(SKY85747-11),集成了PA,低噪声放大器和T/R开关,集成度相当高,基本上从这个前端模块出来直通5G天线,省去不少外围电路。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

当然,除了5G频段电路,还有2.4G频段的电路,同样是同样是Skyworks的产品(型号SKY85333-11),两颗2.4GHz高功率WLAN前端模块。

这里有个非常有意思的地方,这板子上的2.4G射频是通过过孔连接到5G天线电路,两路2.4G天线再通过一个射频双工器与5G天线合并在一路上,实现双频天线。

所以,到这里我们就基本上了解了这个路由器的WiFi方案,基本是高通+Skyworks的方案,那我们再看看下路由交换这部分的电路。

  • 路由交换方案

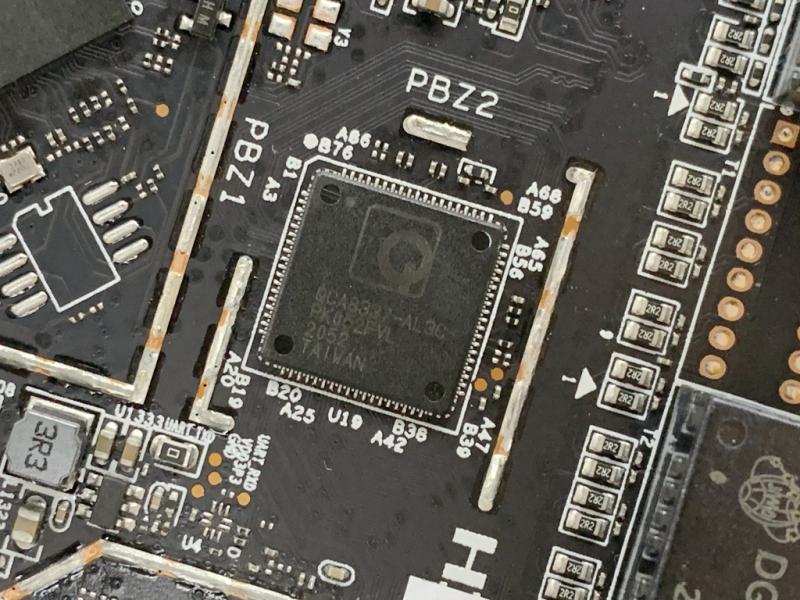

千兆路由交换芯片同样是高通的产品,型号为QCA8337-AL3C,最高支持7口千兆。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

从对应的网口来看,网络隔离变压器有两个单口的网络隔离变压器以及一个双口隔离变压器,但是,需要注意的是,PCB主板其实还设计了一个额外网口,但目前是未贴片状态,可能是后续会有双WAN口的这种升级产品。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

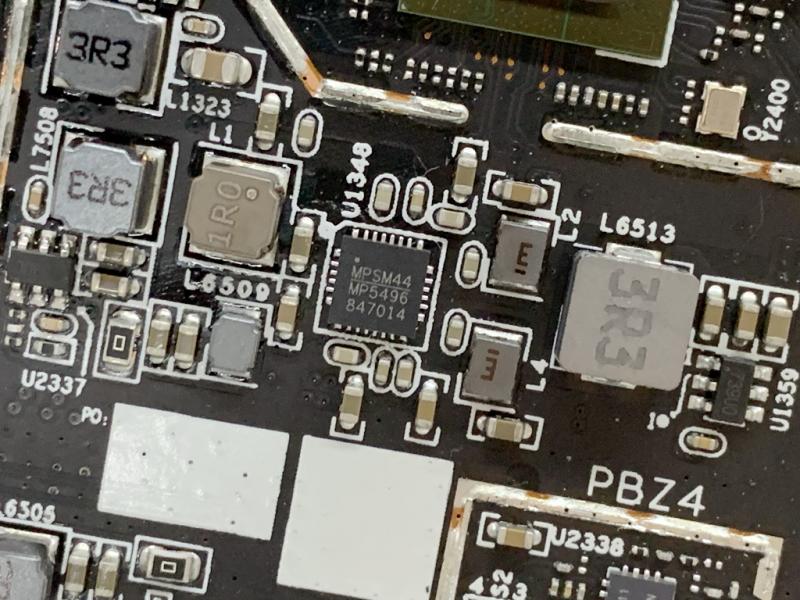

鲸路由的供电比较考究,使用的是MPS的电源管理IC(MP5496),这算是一颗整合型电源管理IC,可提供4组同步降压型转换器电源,每组输出电流范围2A~4.5A,与5组低压差线性稳压器每组输出可达300mA。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

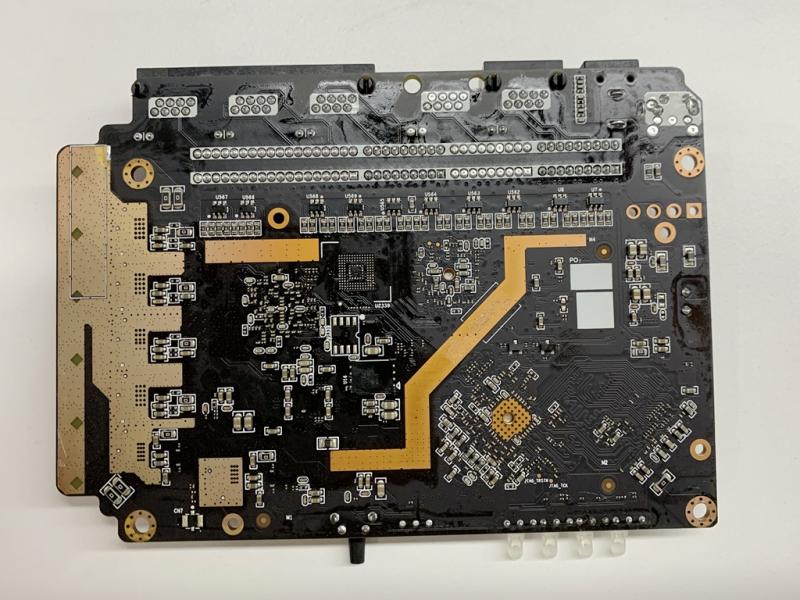

板子背面有一颗ESMT NAND Flash(F50D1G41LB),根据型号查了下,好像只有256MB,自带的存储有点小。当然,也可能是考虑到存储的紧缺,电路上做了很多存储替代料的兼容设计。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

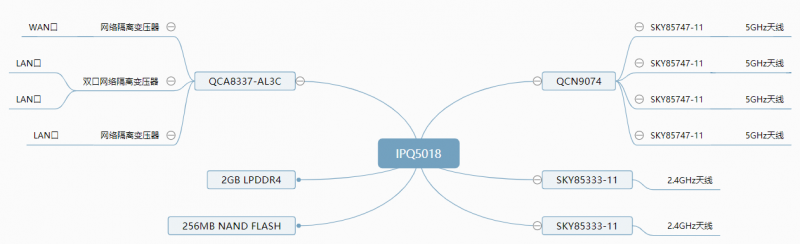

以上基本就是整个新华三WIFI6路由器的硬件方案,相关的硬件框图如下,仅供参考,其中两路2.4GHz的射频是跟其中两路5GHz的射频共用天线,通过双工器实现。新华三5400Mbps WiFi6路由器拆解:硬件性能过剩了?

新华三WiFi6路由器的BOM清单如下。

厂商器件型号说明
高通IPQ5018处理器,1G双核A53构架CPU+单核NPU
高通QCN90745G无线芯片
高通QCA8337-AL3C千兆交换芯片,最高支持7口千兆
SkyworksSKY85333-112.4GHz高功率WLAN前端模块
SkyworksSKY85747-115GHz大功率WLAN前端模块
美光MT53B256M64D2NL-062 XT:BFBGA code是D9SND,美光LPDDR4 2GB
ESMTF50D1G41LBNAND Flash,256MB
MPSMP5496电源管理IC
JWDDG18104网络变压器
JWDDG36002-1网络变压器

小结

拆解完这个产品,不难发现,就目前而言,新华三鲸路由作为一个家用路由器,硬件性能还是过剩的,尤其在无线连接方面,高通IPQ5018 & QCN9074+Skyworks SKY85747-11 & SKY85333-11的硬件组合足以应对一般家庭不同应用的无线连接需求,尤其高通QCN9074无线芯片甚至可以支持WiFi6E标准,但是因为某些原因的限制,目前也只能作为WiFi6标准的路由面世,有点大材小用的意味。

不知从何时起,连路由器都开始进入拼性能的地步,这是时代的驱动还是硬件厂商的给力?Anyway,我很喜欢这种趋势!
