利用cad等高线生成dem的步骤
- 准备
软件：arcmapCad等高线文件
- 分析cad文件的数据坐标系
因为cad通常都是高斯投影的，需要分析出高斯投影的中央子午线和是否加常数

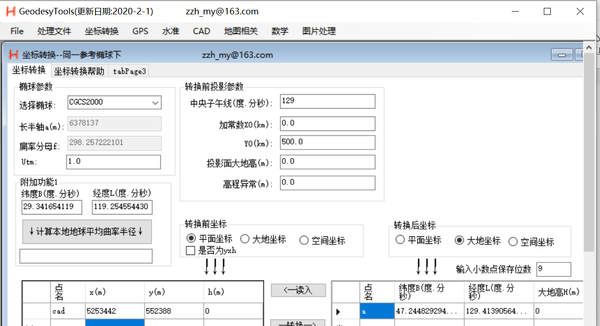

例如这个cad中的 xy坐标，通过其他信息了解，中央子午线应该是129°，并且加常数500了，按照个信息，利用坐标转换软件验证一下：
从这个转换后的经纬度结果，并结合工程实际位置，可以判断的坐标系没有问题。

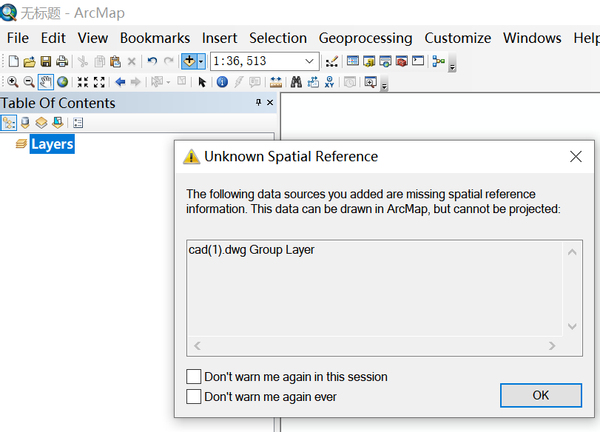

- Arcmap打开cad文件

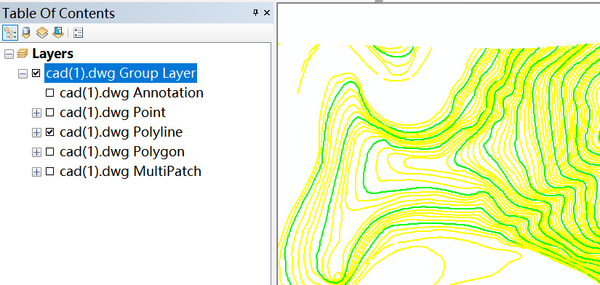

- 关掉没有用的图层

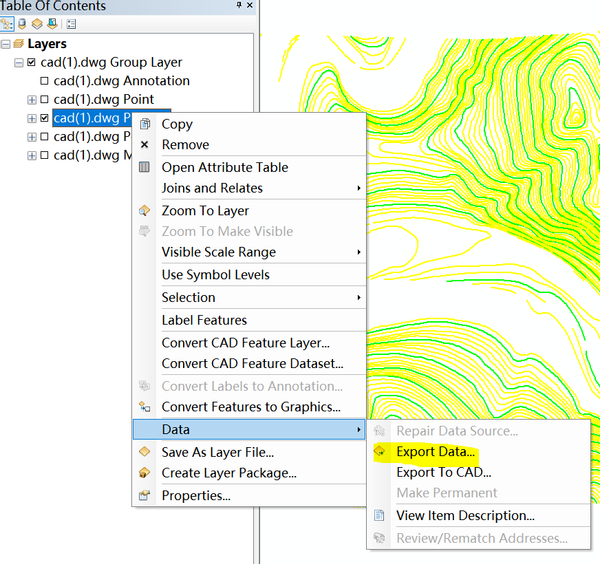

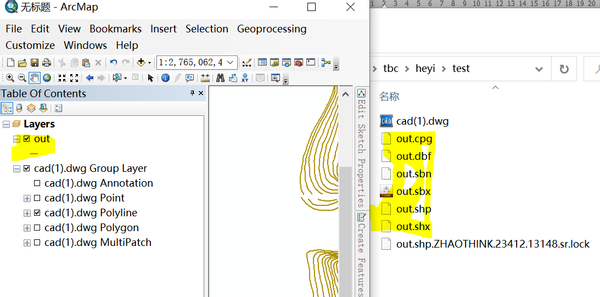

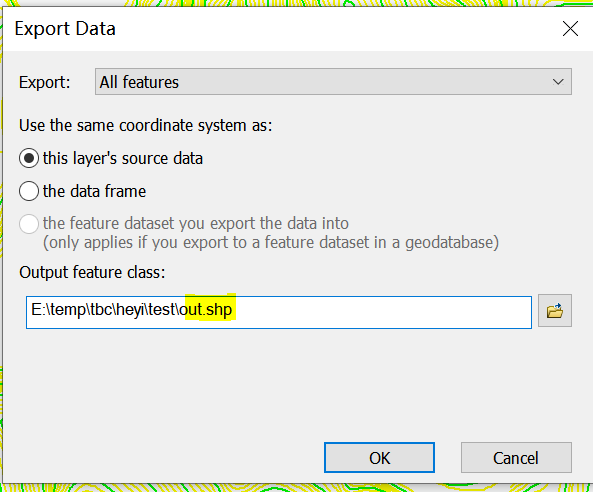

- 导出为shape文件

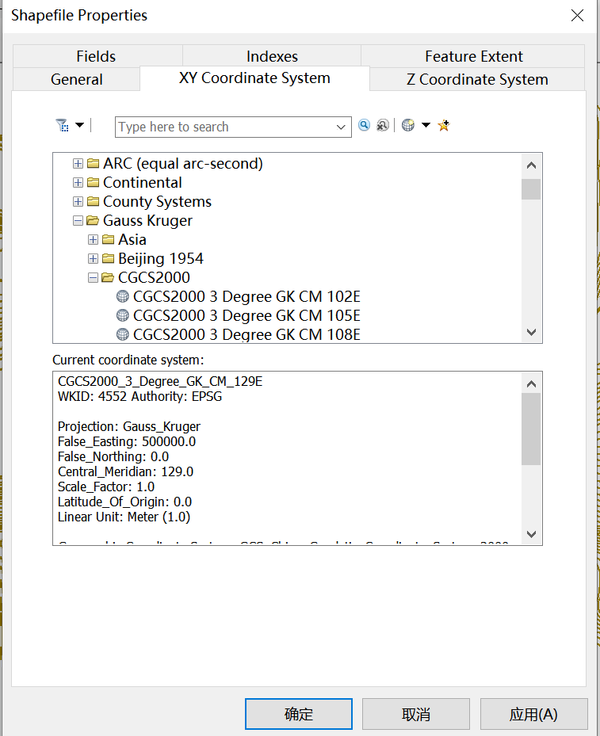

- Shape文件配置坐标系

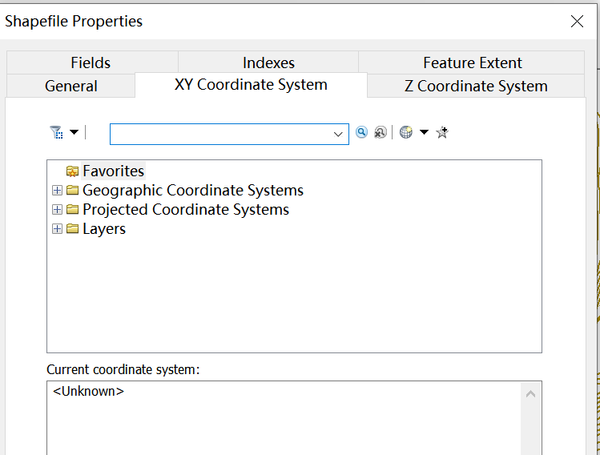

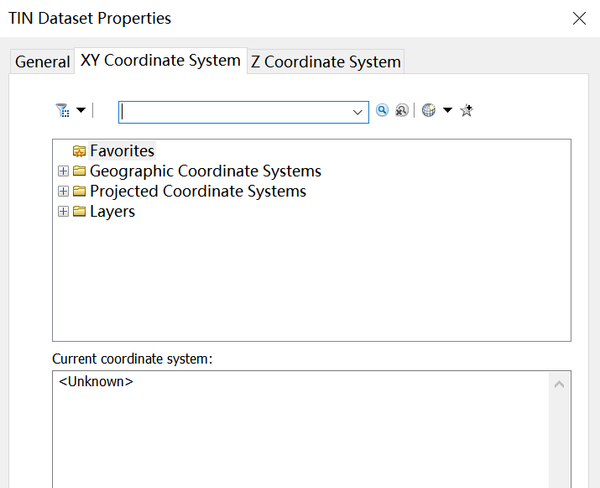

在catalog中配置这个shape文件的坐标系

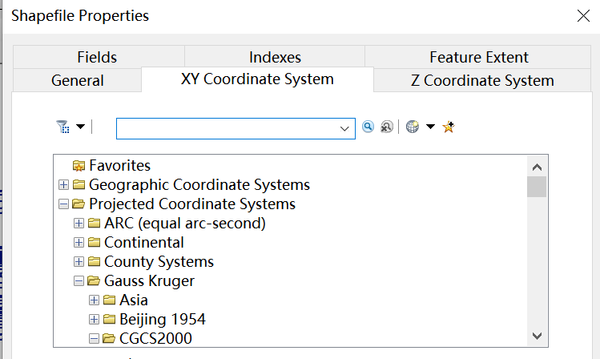

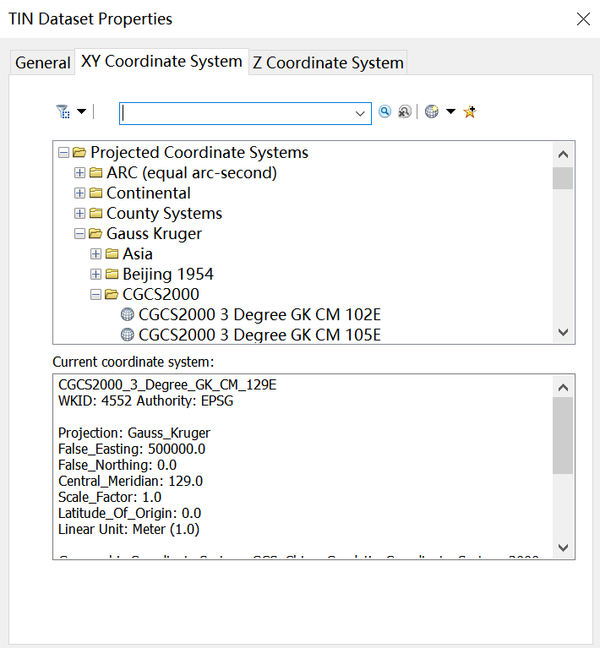

根据分析得出的坐标系信息进行配置
- Shape文件生成tin

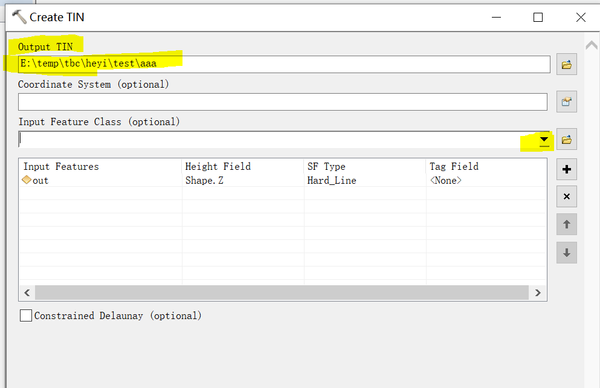

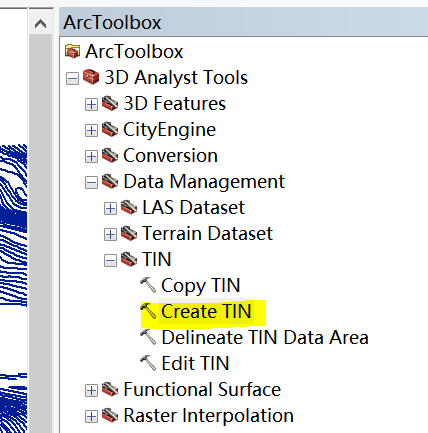

利用arctoolbox创建tin
- 给tin配置坐标系
在catalog中配置tin的坐标系，同shape文件
- 根据tin生成dem

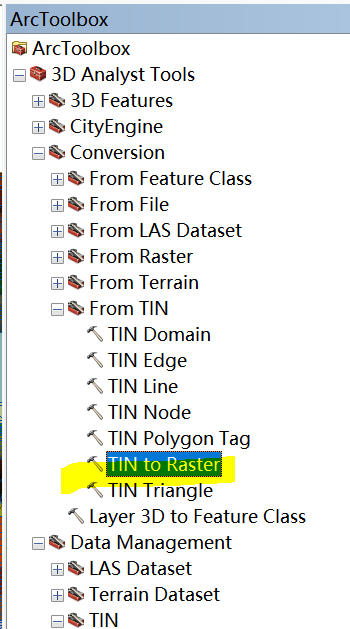

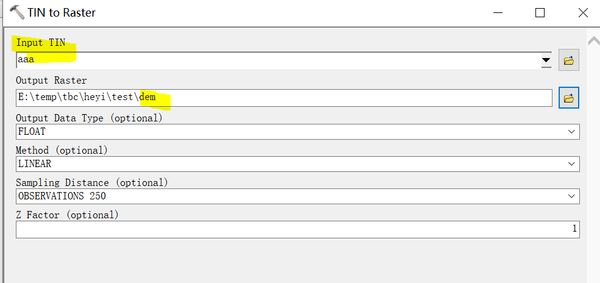

利用这个tin to raster工具实现

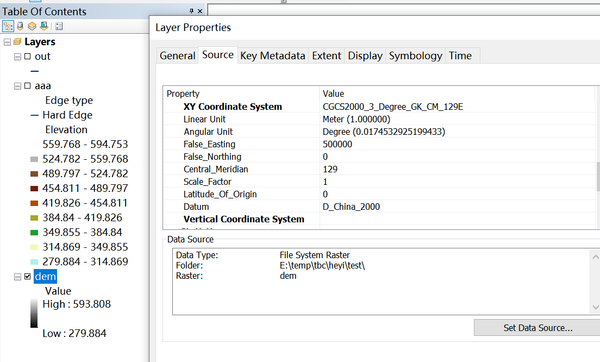

- Dem坐标系更改
原dem的坐标系应该是高斯投影的，

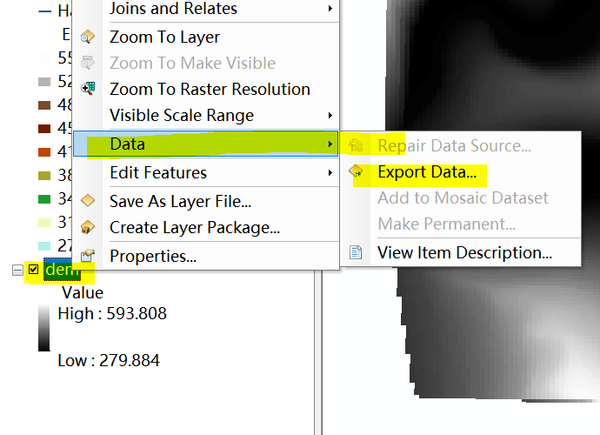

如果需要经纬度的坐标系，则在导出时，设置一下即可

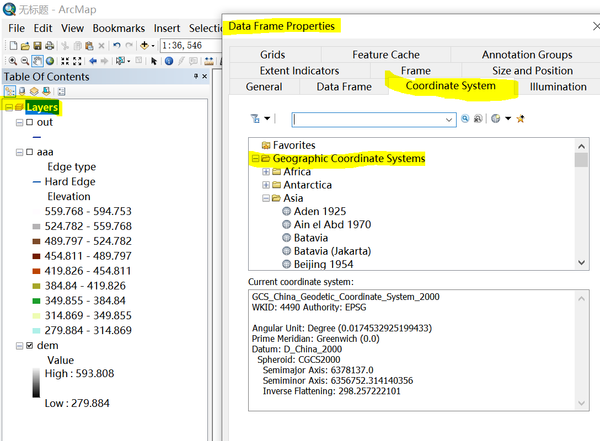

首先需要把arcmap的layers的属性中的坐标系设置为地理坐标系（经纬度格式）

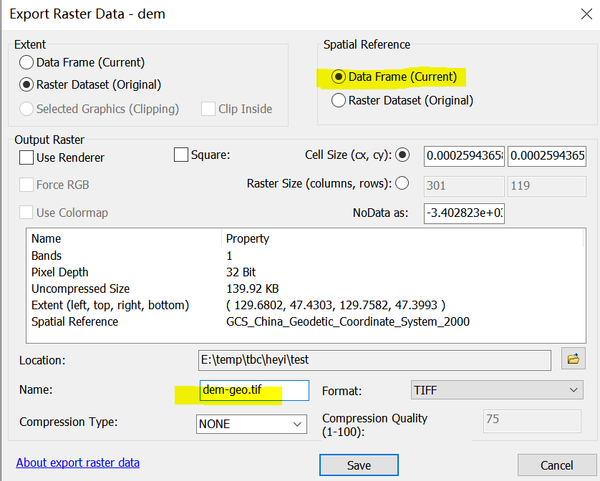

然后，在数据导出时，设置
也就是勾选上面的data frame坐标系，即可。
