2层交换机和3层交换机的区别和特点(新手配置交换机详细教程)


此篇文章可以让我们了解,二层交换机转发原理,三层交换机转发原理,以及二层交换机和多层交换机之间的区别。

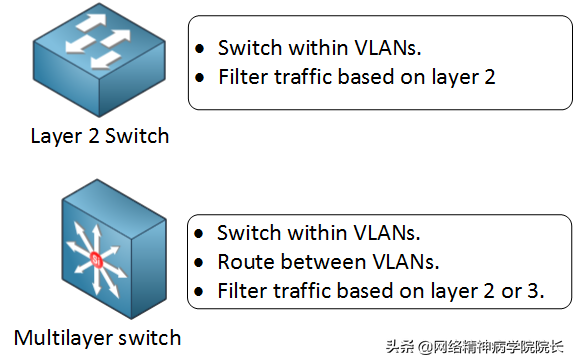

二层交换机与三层交换机的区别

二层交换机只会在 VLAN 内交换以太网帧,如果我们愿意,我们可以根据第 2 层过滤流量(例如使用端口安全,MAC ACL等)。多层交换机可以执行相同的操作,但也可以在 VLAN 之间进行路由,并使用访问列表在第 3 层或第 4 层进行过滤。

二层上的转发基于目标 MAC 地址,交换机通过传入帧学习源 MAC 地址并构建 MAC 地址表。每当以太网帧进入交换机接口时,交换机将检查 MAC 地址表以找到目标 MAC 地址,然后将其发送到正确的接口,如果未找到目标MAC, 将会flood到trunk口以及本vlan内的其它接口。

第 三 层转发基于目标 IP 地址,当交换机收到源 IP 地址与目标 IP 地址位于不同子网的 IP 数据包时,就会发生转发。

当多层交换机在以太网报头中接收到一个以自己的 MAC 地址作为目的地的 IP 数据包时,有两种可能性:

  • 如果目标 IP 地址是在多层交换机上配置的地址,则 IP 数据包的目的地是该交换机。
  • 如果目标 IP 地址是多层交换机上未配置的地址,那么我们必须充当网关并“路由”数据包。这意味着必须在路由表中进行查找以检查最长匹配。如果配置了 ACL,则还必须检查是否允许 IP 数据包通过。

过去……数据包交换机是以硬件速度完成的转发,而路由器是以软件速度完成的,如今,交换和路由都是以硬件转发数据包。

首先让我们来看看处理以太网帧和 IP 数据包的区别:

二层交换机与三层交换机的区别

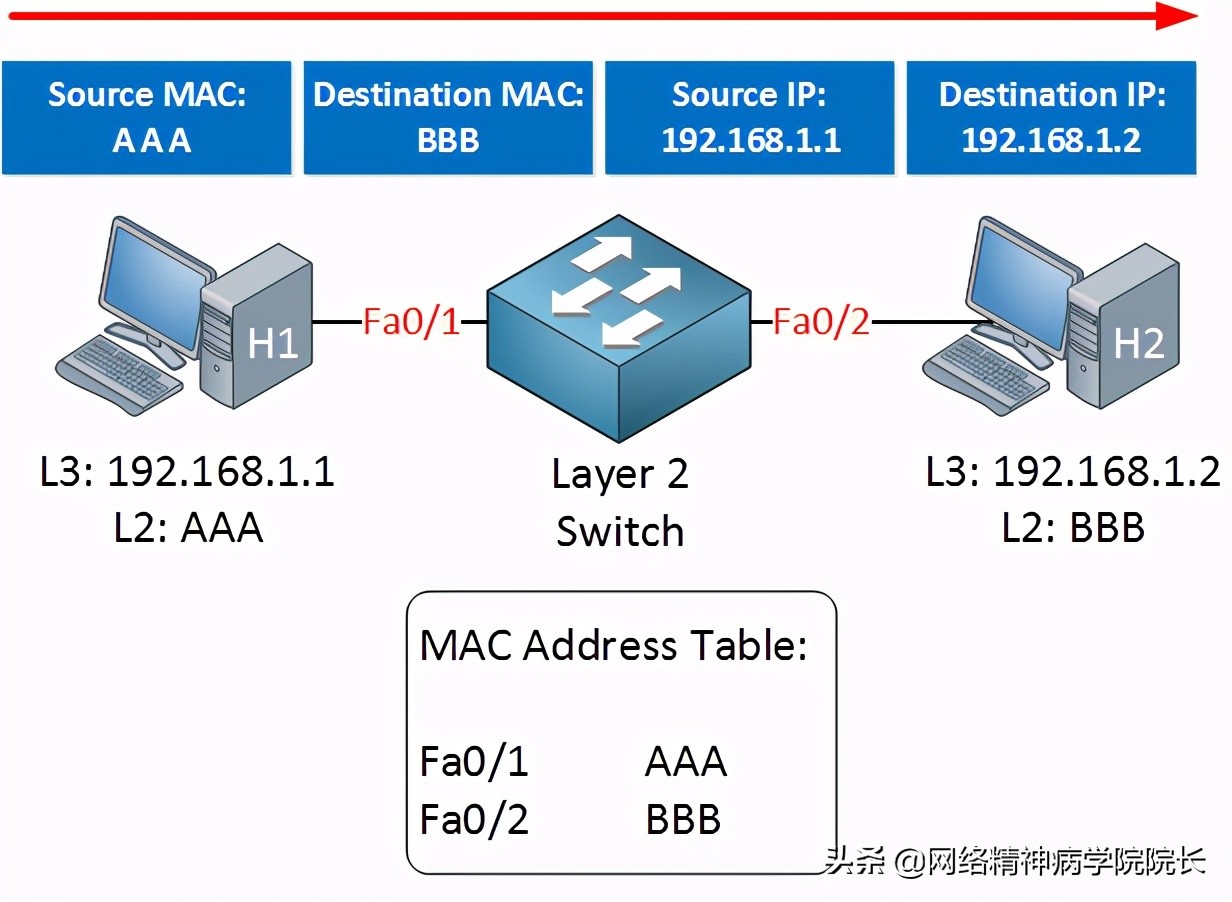

二层交换机转发的生命周期很简单:

  • 交换机将验证以太网帧的校验和,以确保它没有损坏或更改。
  • 交换机接收到一个以太网帧,并将源 MAC 地址添加到 MAC 地址表中。
  • 如果知道目标 MAC 地址,交换机会将以太网帧转发到正确的接口。如果没有,它将被泛洪。

现在让我们看看在多层交换机上收到 IP 数据包时必须做什么:

二层交换机与三层交换机的区别

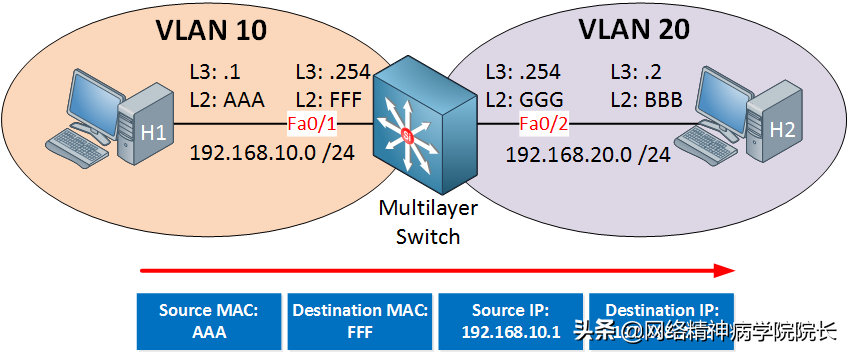

在上面的例子中,H1 正在向 H2 发送一个 IP 数据包,它们位于不同的子网中,因此我们必须对其进行路由。当我们的多层交换机收到 IP 数据包时,会发生以下情况:

  • 交换机将验证以太网帧的校验和,以确保它没有损坏或更改。
  • 交换机将验证 IP 数据包的校验和,以确保它没有损坏或更改。

多层交换机会检查路由表,发现192.168.20.0/24 是直连的,并将会发生以下情况:

  • 检查 ARP 表以查看是否存在 H2 的第 2 层到第 3 层映射,如果没有映射,多层交换机将发送一个 ARP 请求。
  • 目标 MAC 地址从 FFF(多层交换机 Fa0/1)更改为 BBB(H2)。
  • 源 MAC 地址从 AAA (H1) 更改为 GGG(多层交换机 Fa0/2)。
  • IP 数据包中的 TTL(生存时间)字段减 1,因此将重新计算 IP 报头校验和。
  • 必须重新计算以太网帧校验和。
  • 携带 IP 数据包的以太网帧将从接口向 H2 发送。

如您所见,如果要路由 IP 数据包,需要执行相当多的步骤。
