山石防火墙配置手册(网科数据中心防火墙手册)


网络防火墙基本配置(山石版)

介绍如何配置SNAT规则。SNAT规则能够使内网用户访问互联网

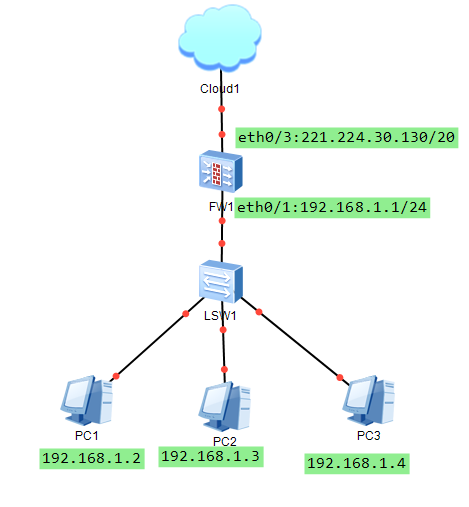

如下图所示,通过SNAT转换后,多个内网用户可以同时使用221.224.30.131/20公网地址访问Internet

网络防火墙基本配置(山石版)

配置接口

1.配置连接内网用户的接口。

选择“网络 > 接口”,双击ethernet0/1接口。

绑定安全域:三层安全域

安全域:trust

类型:静态IP

IP地址:192.168.1.1

网络掩码:24

网络防火墙基本配置(山石版)

2.配置连接Internet的接口。

选择“网络 > 接口”,双击ethernet0/3接口。

绑定安全域:三层安全域

安全域:untrust

类型:静态IP

IP地址:221.224.30.131

网络掩码:20

网络防火墙基本配置(山石版)

配置安全策略

配置允许内网用户访问Internet的安全策略。

选择“策略 > 安全策略”,点击“添加”。

名称:trust_untrust

源信息

安全域:trust

地址:Any

目的信息

安全域:untrust

地址:Any

其他信息

行为:允许

网络防火墙基本配置(山石版)

配置地址簿

配置内网用户的地址范围。

选择“对象 > 地址簿”,点击“新建”。

名称:snat_IP

成员 : 选择“IP/掩码”,文本框依次输入

“192.168.1.0” 、“24” ,并点击“添加”按钮

网络防火墙基本配置(山石版)

配置源NAT规则

选择“策略 > NAT > 源NAT”,点击“新建”。

当IP地址符合以下条件时:

源地址:“地址条目”、“snat_IP”

(说明:配置为内网用户的地址。)

将地址转换为:

转换为:“指定IP”

地址:“IP地址”、“221.224.30.130”

(说明:配置为公网地址。)

模式:“动态端口(多对一转换)”

(可选)点击<更多配置>标签页。

选中“启用”复选框开启该源NAT规则的日志功能。

网络防火墙基本配置(山石版)

配置默认路由

选择“网络 > 路由 > 目的路由”,并点击“新建”。

目的地:0.0.0.0

子网掩码:0

下一跳:网关

网关:221.224.30.130

网络防火墙基本配置(山石版)

验证网络是否互通

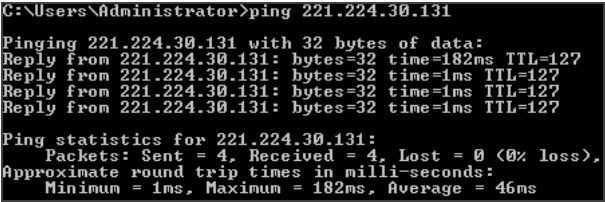

完成以上配置步骤后,内网用户通过ping外网中的地址

221.224.30.131,可ping通,说明内网用户可以访问Internet。

网络防火墙基本配置(山石版)

验证源NAT规则是否生效

点击“监控 > 日志 > 日志管理”,选择<NAT日志>标签

页,选中“启用”复选框开启NAT日志功能。

然后点击“监控> 日志 > NAT日志信息”。

通过查看NAT日志,可以看到源IP地址192.168.1.2已转换

为221.224.30.130。

网络防火墙基本配置(山石版)
