我们在绘图的过程中经常需要测量面积，那么小伙伴们都知道在CAD中如何测量面积吗？还不知道的小伙伴可要好好补补课啦！小编今天就来跟大家讲讲关于CAD中面积命令的用法，这可是入门CAD必懂的哦！
一、快捷键测量
1、封闭图形测量

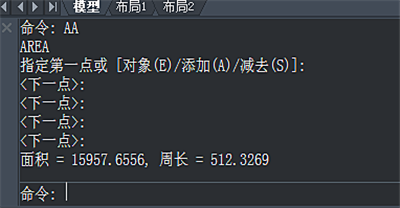

在CAD中，测量面积的命令是AREA，对应的快捷键是AA。我们在命令行执行AREA命令后，我们可以看到测量面积的方式有：一种是指定边界测量；一种是选择一个封闭的对象。如果我们要测量的图形是封闭的图形，例如圆形、矩形、三角形等都可以直接选择，在命令行就可以直接看到面积。
2、未封闭图形测量
如果要测量的图形不是封闭图形，那么我们要通过指定交点来绘制出封闭边界从而得到面积，我们先用对象捕捉勾选角点，执行AREA命令后，依次选取几个边界点，使我们要测量面积的图形变成一个封闭图形，这样就能测量出面积啦~
二、手机上测量
1、下载软件

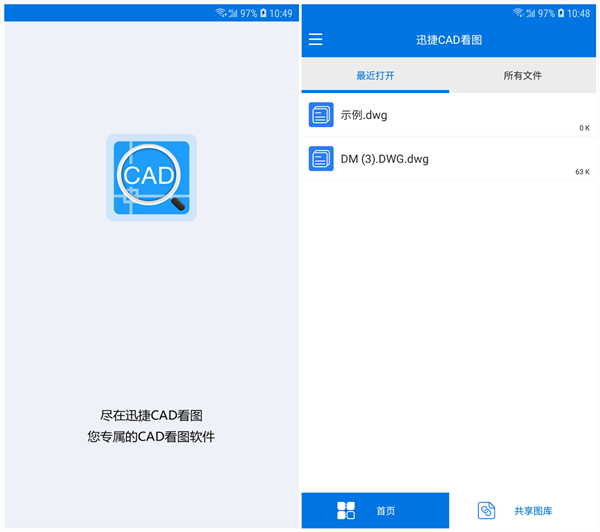

有时身边没有电脑，我们在手机上要如何查看CAD文件呢？我们可以在手机上下载一个叫【迅捷CAD看图】的软件，有了这个软件，我们不仅能用手机查看图纸，还可以用这个软件计算各种图形的面积~
2、测量面积

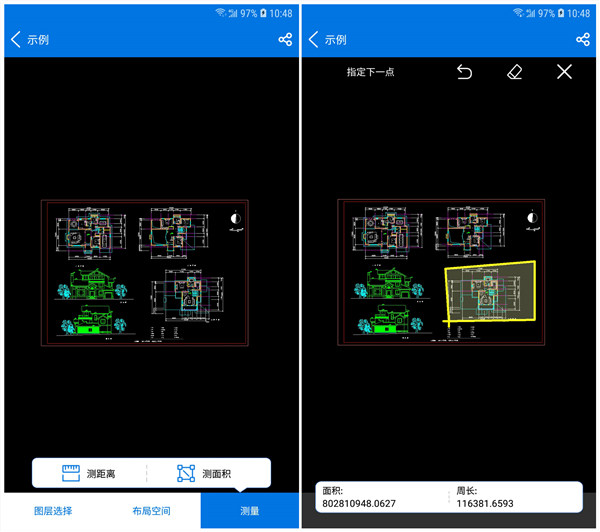

我们在手机上安装好软件之后，用这个软件打开我们的图纸，然后在下方我们就可看到【测量】的按钮，点击它，有【测距离】和【测面积】两种选项，我们根据自己的需要选择，然后像在电脑端那样指定顶点构成一个闭合图形，就可以测量出面积和周长了~
