华为手机充电接口类型图片(详解充电接口类型)


华为Type-C接口专利曝光,让手机更安全更耐用

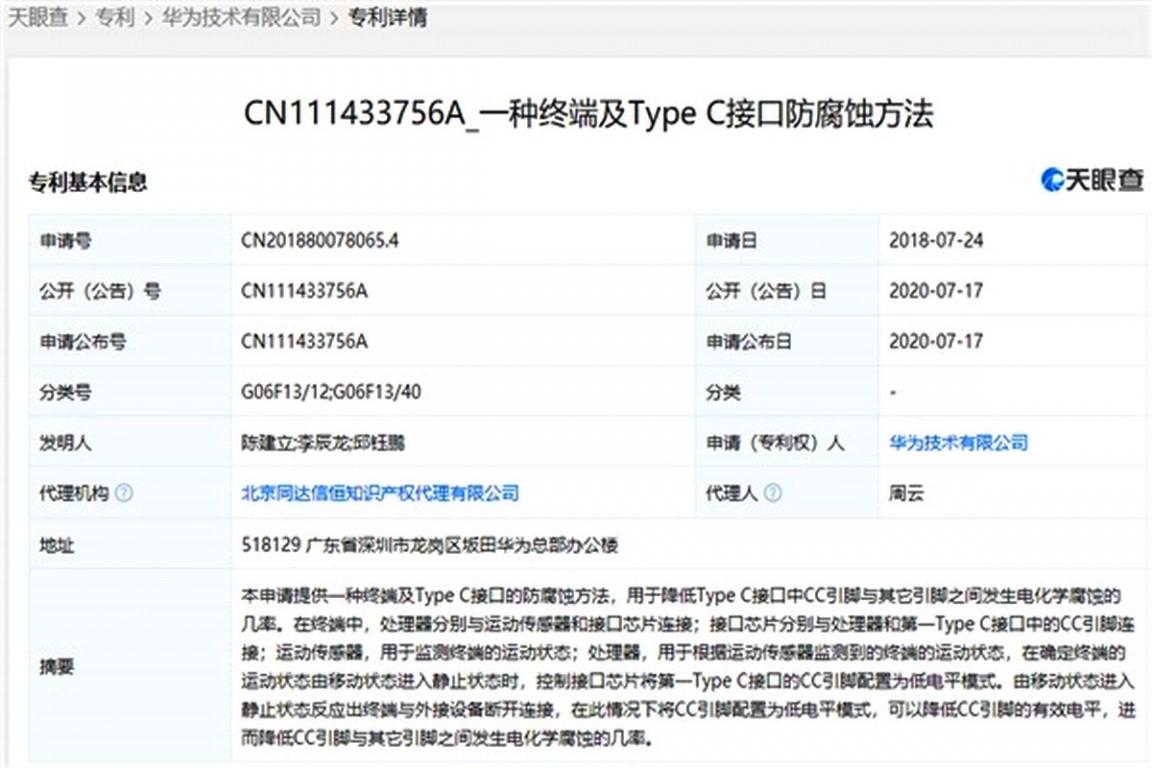

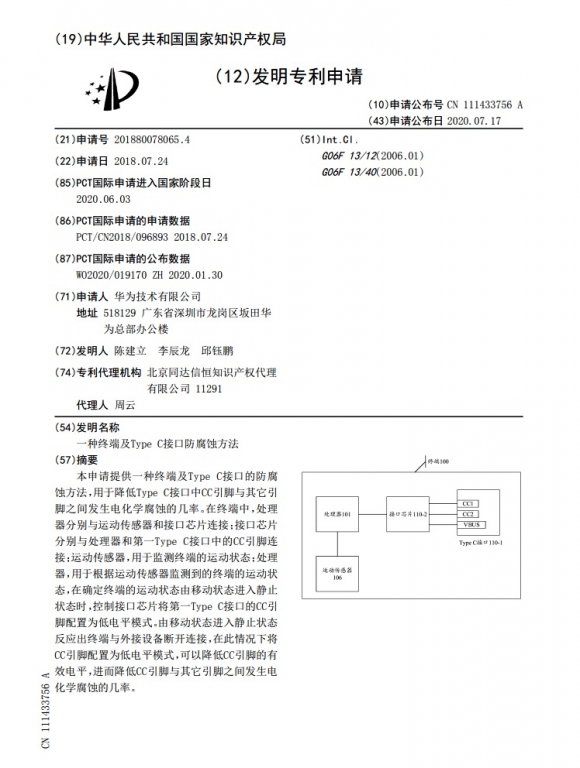

近日华为一项接口专利曝光,专利号CN201880078065.4,申请人华为技术有限公司,专利基本信息:“一种终端及Type C接口防腐蚀方法”,用途是Type-C物理接口的防腐蚀技术。

华为Type-C接口专利曝光,让手机更安全更耐用

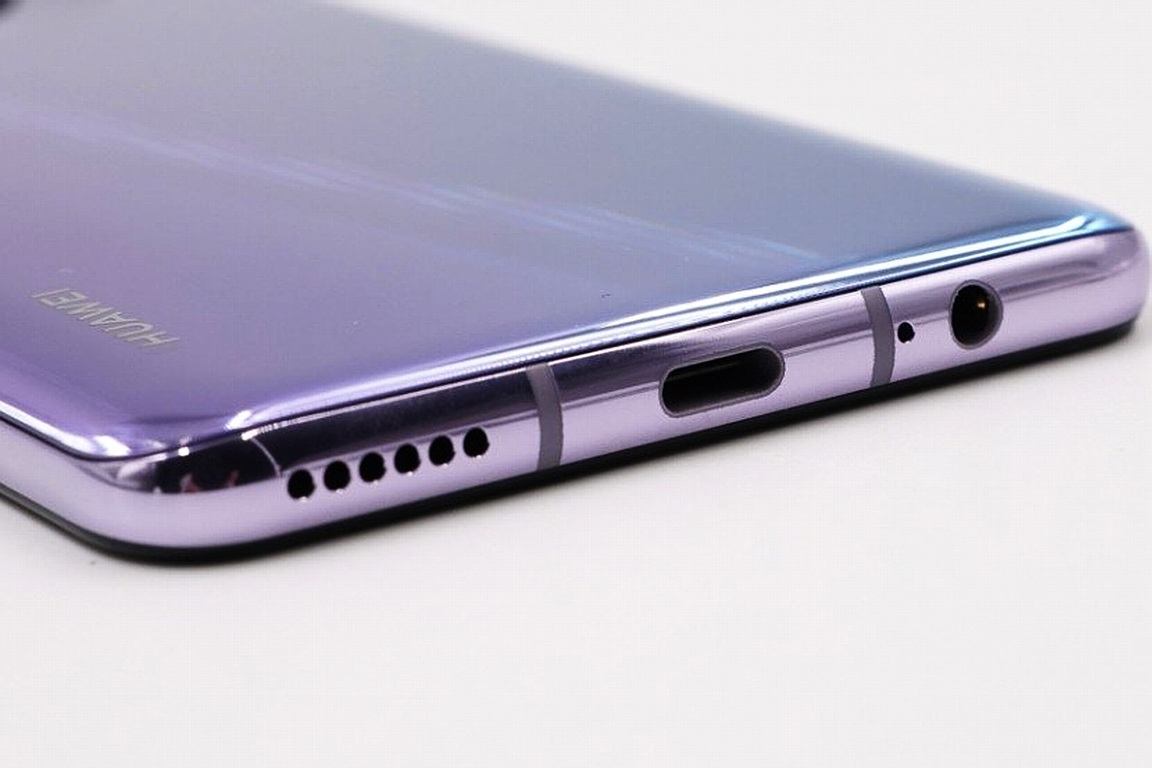

目前华为手机已经全面标配Type-C接口进行数据传输与快速充电,虽然旗舰手机是按照防水标准进行设计,但日常使用环境中,手机经常会遇到水汽、汗液、甚至雨滴等粘附,用于连接外界Type-C接口金属触点则是会受到这些污水侵袭,时间长的话会造成表面腐蚀甚至短路。

华为Type-C接口专利曝光,让手机更安全更耐用


通过专利描述可以知道,该技术使用了运动传感器监测设备当前是否处于运动状态,若设备进入静止状态则控制Type-C接口芯片将CC引脚配置为低电平模式。


用户需要使用接口充电或者传输数据时,双手拿起手机与数据线连接,这个过程被专利所描述的运动传感器感知到,判断手机处于运动状态,Type-C接口芯片控制CC通讯触点运行在正常电平处于通讯模式。当用户不需要操作手机例如将手机放置在桌面上,运动传感器感知到当前手机处于静止状态,无需对Type-C进行通讯,Type-C接口芯片控制CC通讯触点调整为低电平模式。

华为Type-C接口专利曝光,让手机更安全更耐用

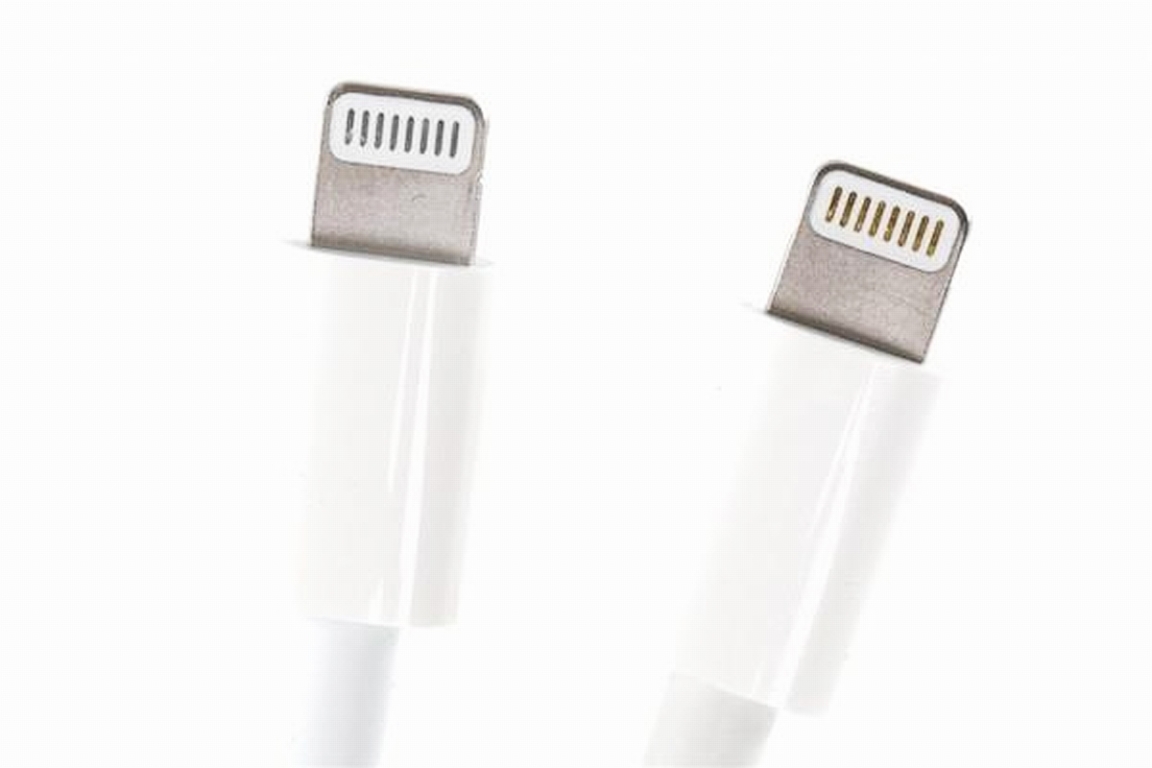

接口防腐蚀方面苹果也做过类似的技术升级,在iPhone的C94、C91快充数据线上,将电镀工艺从旧式的镀金升级为镀铑钌(lǎo liǎo),金手指外观视觉效果为银色。镀铑钌带来的直接好处是电镀效果更好,更有效地防止汗液、液体等腐蚀触点金手指,更为经久耐用;

华为Type-C接口专利曝光,让手机更安全更耐用

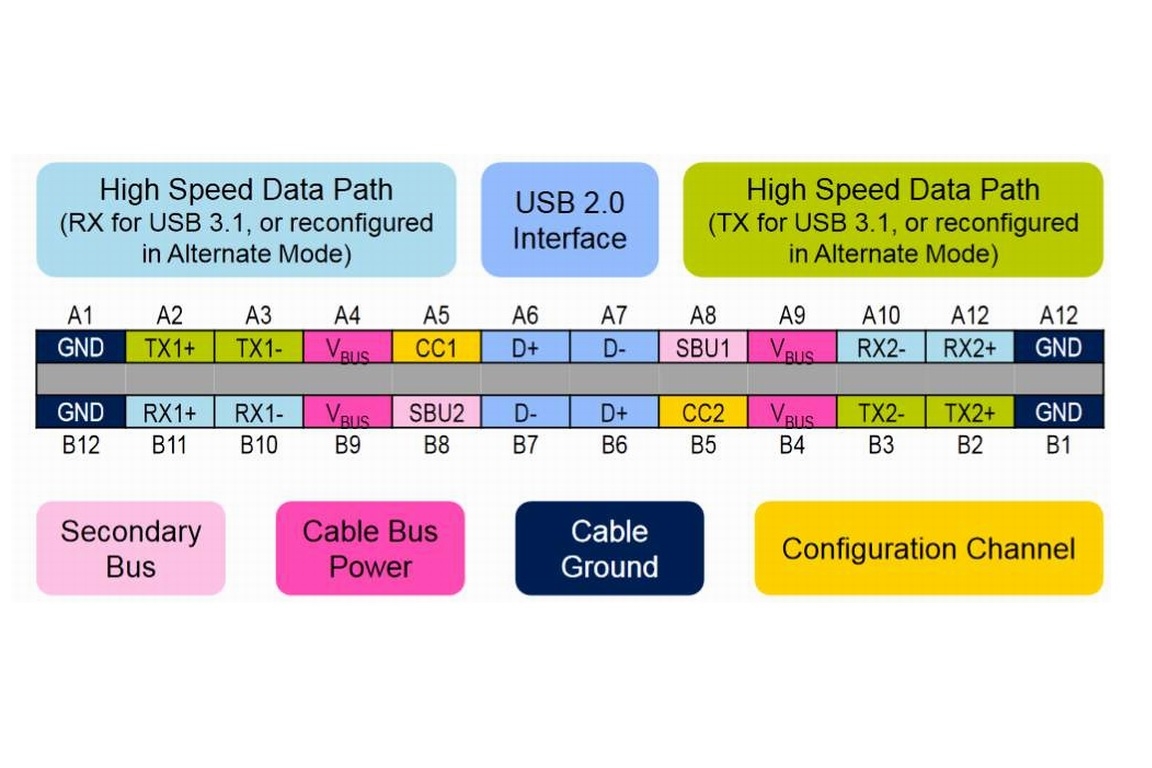

Type-C物理接口拥有双面盲插的优势,支持高速数据传输与大功率电力传输,24个针脚从功能上主要划分为USB3.1高速数据通道部分、USB2.0数据通道部分、电力传输部分、CC配置通讯部分。其中CC引脚最关键,负责检测设备插入、检测正反面、配置数据总线、控制VCONN、协商Vbus供电等等。

华为Type-C接口专利曝光,让手机更安全更耐用

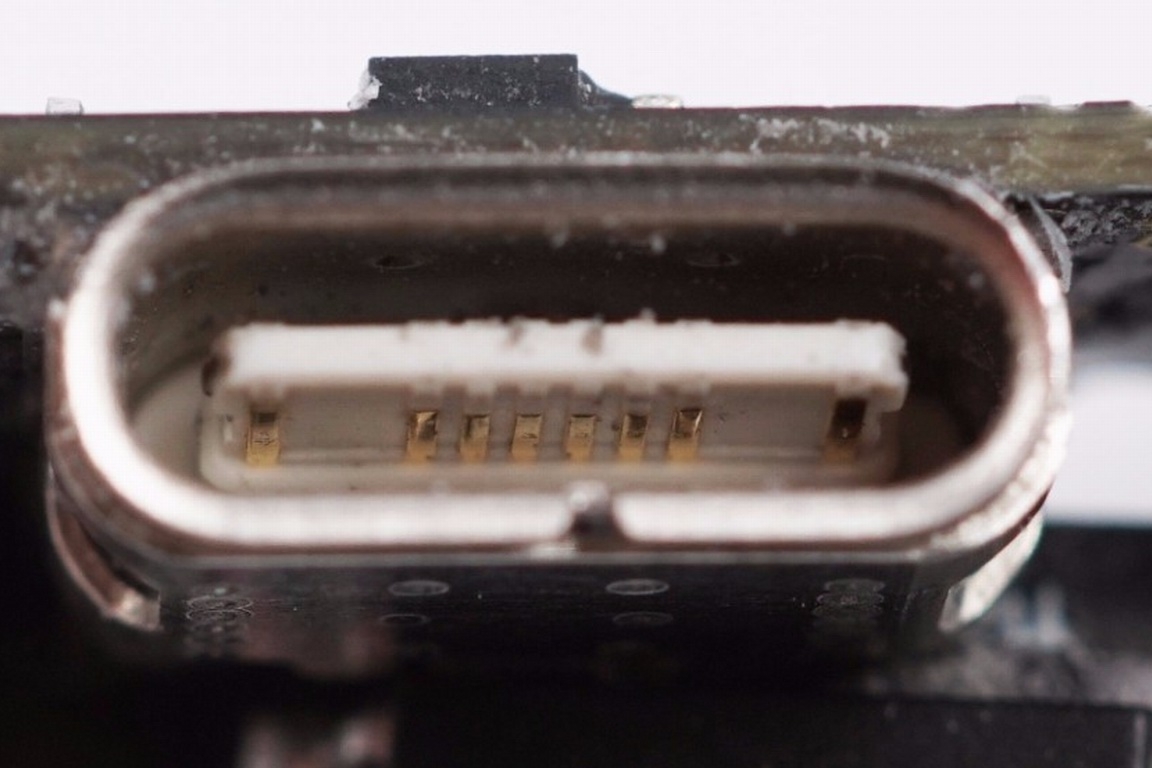

在严苛的使用环境下Type-C接口内可能存在灰尘、纤维、水汽等混合物,会导致触电氧化甚至短路。华为该专利技术,使用运动传感器检测手机运动状态,从而控制Type-C接口中CC引脚的电平,避免CC引脚长时间处于高电平状态,可以降低CC触点与其他邻近触点之间发生电化学腐蚀的几率,增加接口的稳定性从而延长使用寿命。
