浩辰CAD软件中为了方便绘图经常会用到CAD快捷键命令，圆角命令（FILLET）也是常用的CAD快捷键命令之一。除了按常规操作生成圆角外，圆角命令还有一些扩展应用，如果能够灵活应用的话，可以提高绘图效率。接下来就跟大家分享几种圆角命令的使用技巧吧！

圆角功能可使用与对象相切且指定半径的圆弧来连接两个对象，还可以创建两种圆角，内角点称为内圆角，外角点称为外圆角。以圆角的对象有圆弧、圆、椭圆、椭圆弧、直线、多段线、构造线、三维对象等。

提示：进行圆角时如果选择的两个对象位于同一图层上，会在该图层创建圆角弧，否则将在当前图层创建圆角弧。图层会影响生成圆弧的特性（包括颜色和线型）。

当两条线相交或不相连时，利用圆角进行修剪和延伸

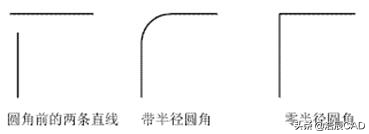

如果将圆角半径设置为 0，则不会创建圆弧，操作对象将被修剪或延伸直到它们相交。当两条线相交或不相连时，使用圆角命令可以自动进行修剪和延伸作，比使用修剪和延伸命令更方便，如下图所示：

对平行直线倒圆角

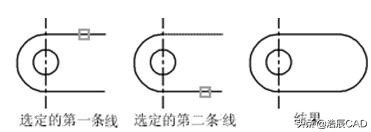

不仅可以对相交或未连接的线倒圆角，平行的直线、构造线和射线同样可以倒圆角。当对平行线进行倒圆角时，软件将忽略原来的圆角设置，自动调整圆角半径，生成一个半圆连接两条直线，绘制键槽或类似零件时非常方便，如下图所示：

提示：对平行线倒圆角时第一个选定对象必须是直线或射线，不能是构造线，因为构造线没有端点，可以作为圆角的第二个对象。

对多段线加圆角或删除圆角

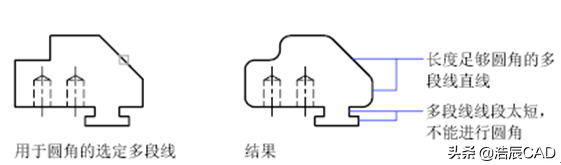

如果想对多段线上适合圆角半径的每条线段的顶点处插入相同长度的圆角弧，可在倒圆角时使用”多段线（P）”选项，如下图所示：

提示：如果想删除多段线上的圆角和弧线，也可以使用”多段线（P）”选项，只需将圆角设置为0，FILLET 将删除该弧线段并延伸直线，直到它们相交。

三维实体倒圆角

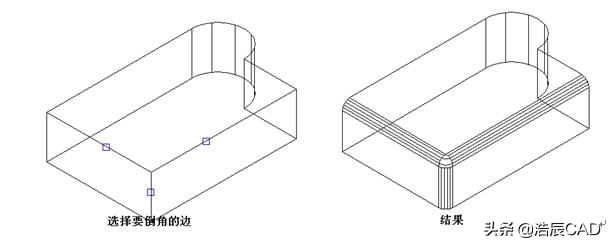

浩辰CAD软件中的圆角（fillet）命令不仅可以对二维线形进行倒角，也可以对三维实体进行倒角。当选择三维实体上需要倒角的边时，会提示输入圆角半径，输入半径后可以选择一条或多条边同时倒圆角，如下图所示：

以上就是浩辰CAD软件中圆角（fillet）命令的几种实用小技巧，在使用浩辰CAD软件绘制图纸的过程中巧妙运用这些CAD快捷键命令，能够有效提高绘图速度哦~
