中央空调系统原理图解,一文带你了解中央空调的4种制冷方式


什么是中央空调系统

1.空调:即空气调节器,是一种用于给空间区域进行空气处理的机组。主要是对封闭空间或区域内空气的温度、湿度、洁净度和流速等参数进行调节,以满足人体舒适或工艺流程的要求。

2.中央空调:简单地讲,中央空调就是若干个房间使用一台主机的空气调节系统。

3.中央空调系统的子系统:

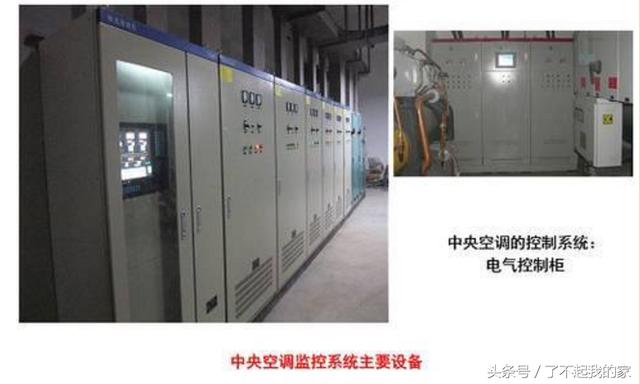

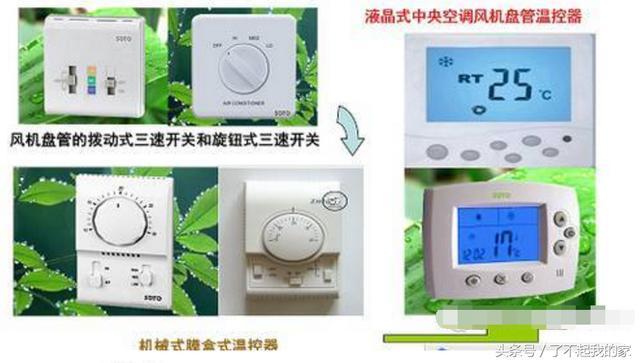

1)电器控制系统;

2)空气处理系统;

3)温湿度调节系统;

4)空气输送机分配系统。

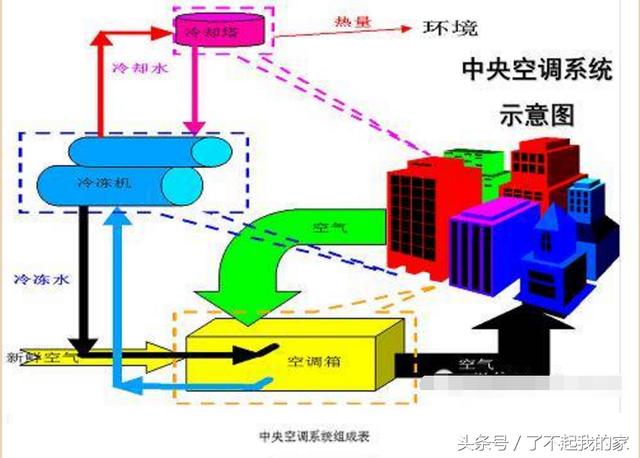

4.中央空调系统制冷工况工作过程

(1)制冷剂循环:在制冷机组中,制冷剂从蒸发器那里吸热制冷,吸收的热量再到冷凝器那里冷凝放热。

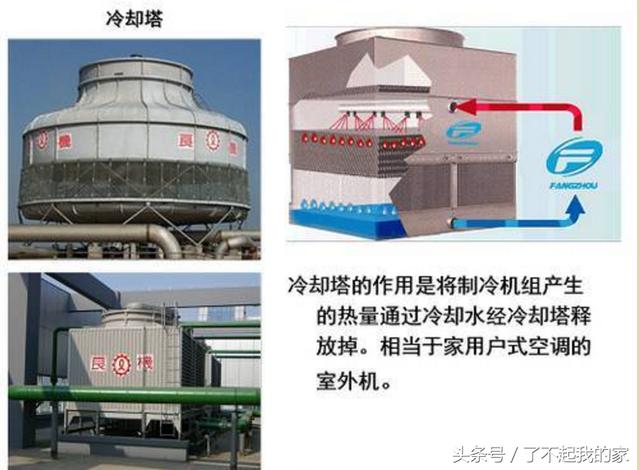

(2)冷却水循环:冷却水的作用是将制冷机组冷凝器里制冷剂释放的热量排除掉。冷却水系统由冷凝器、冷却水泵、冷却塔和连接水管及附件组成。冷却水从冷凝器里带走的热量,在冷却塔中直接释放给大气。

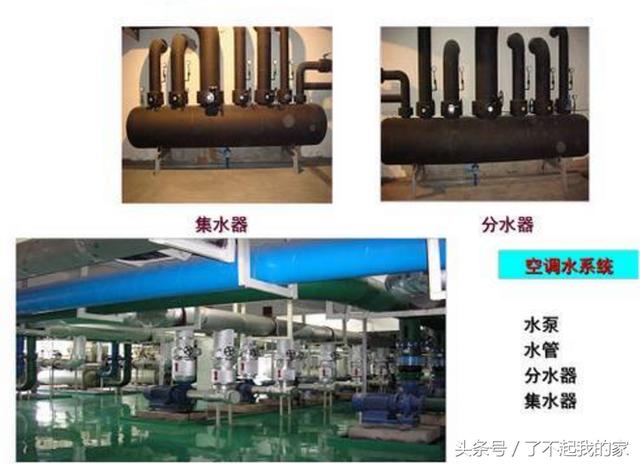

(3)冷冻水循环:由制冷机组的蒸发器、空调机组的表面冷却器、提供水流动力的水泵及它们之间的连接水管和附件所组成的密闭循环系统。这个循环系统通过冷冻水源源不断地把制冷机组产生的冷量送到空调机组的表冷器去处理空气。

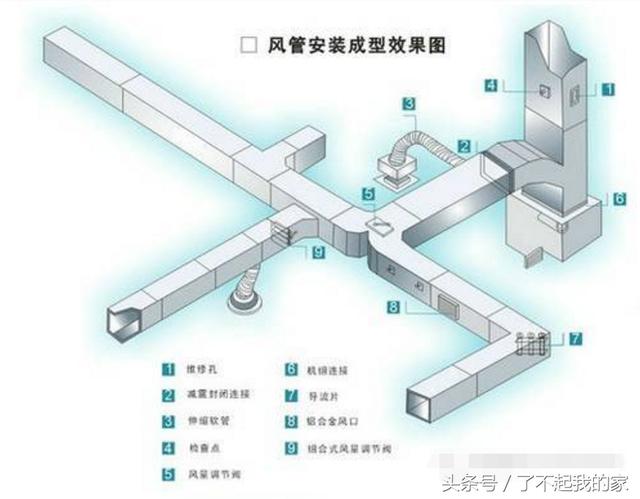

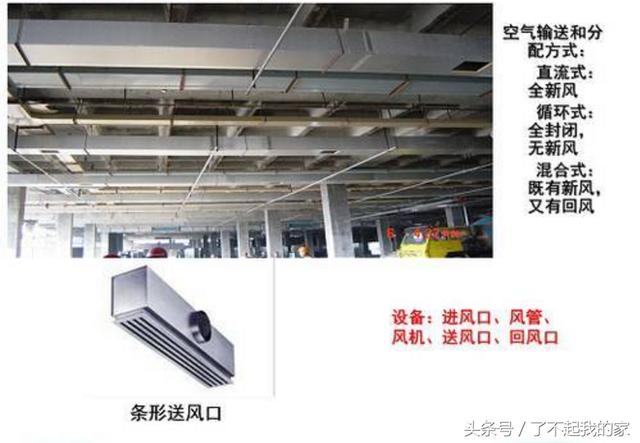

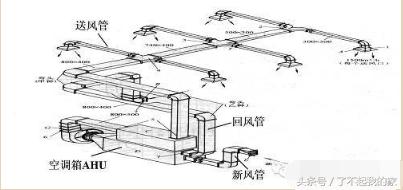

(4)空气循环系统:由空调机组、风机、风阀、风管和送回风口等把处理好的空气送入空调房间并把房间内的空气取回来,以达到室内空气调节的目的。

「空调知识」中央空调系统原理详解

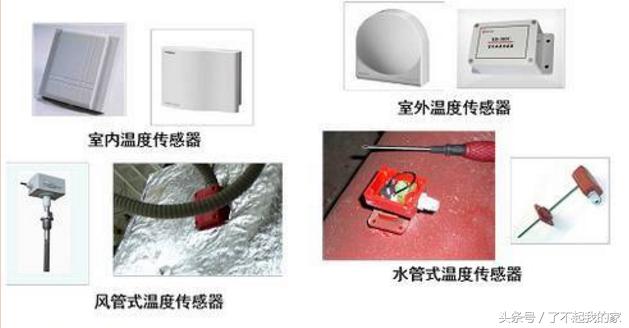

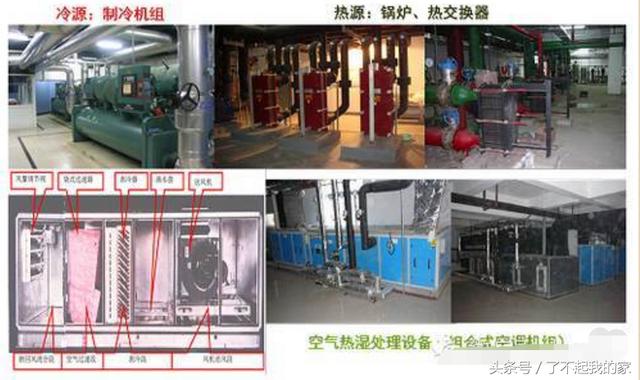

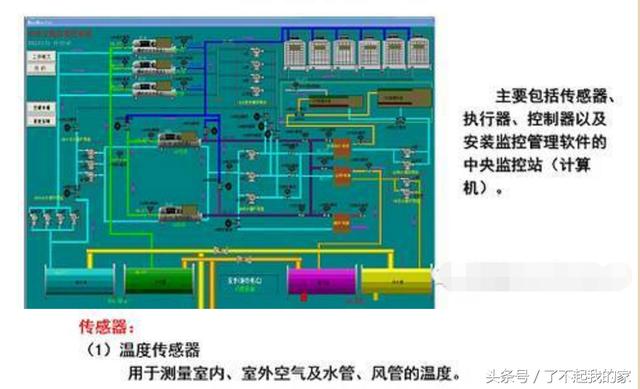

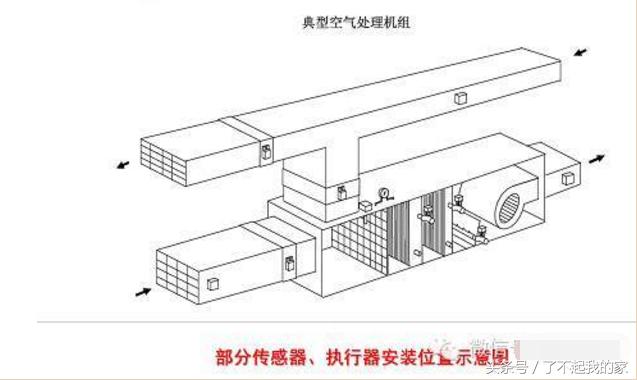

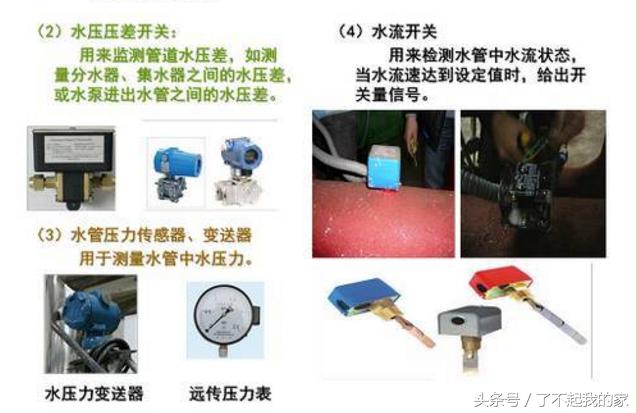

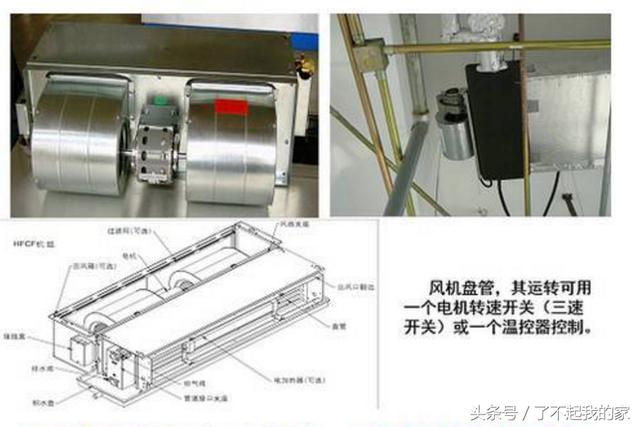

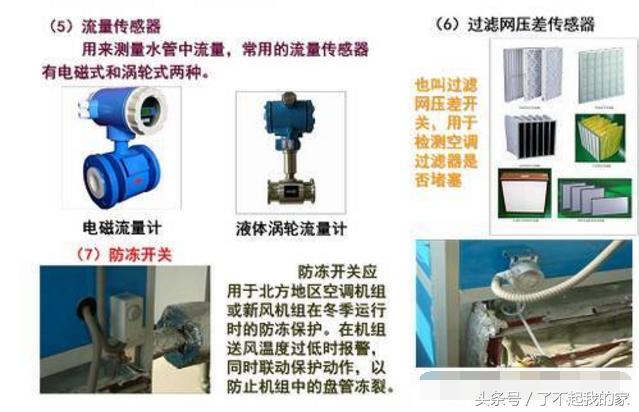

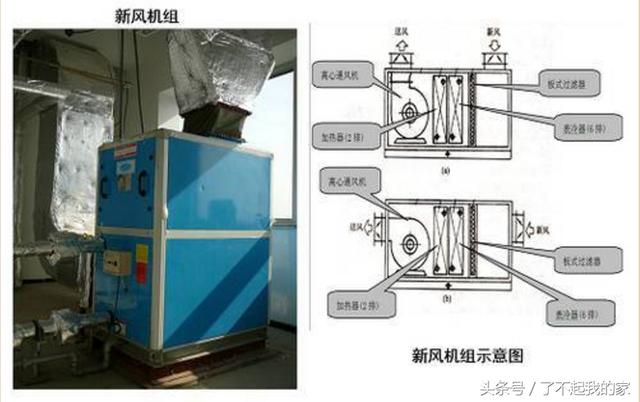

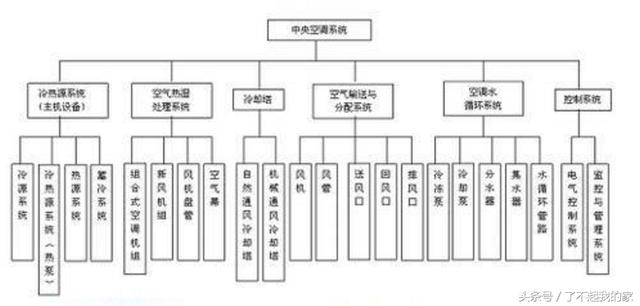

5.中央空调系统设备的组成

「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解
「空调知识」中央空调系统原理详解

中央空调分类

有多种分类方式,不同类型的中央空调其系统组成各不相同。其主要分类方式主要有以下几大类:

1按应用场合分类;

2按负担室内热湿负荷所用介质分类;

3按空气处理设备的设置情况分类;

4按输送介质分类;

5按储能形式分类;

6按制冷压缩机转速分类;

7按制冷系统的节流方式分类;

8按空调主机的驱动能源分类;

注:空调器制冷量的大小应以W(瓦)来表示,而市场上常用匹来描述空调器制冷量的大小。这二者之间的换算关系为:1匹的制冷量大约为2000大卡,换算成国际单位瓦应乘以1.162,这样,1匹制冷量应为2000大卡×1.162=2324W,这里的W(瓦)即表示制冷量。

1按应用场合分类:

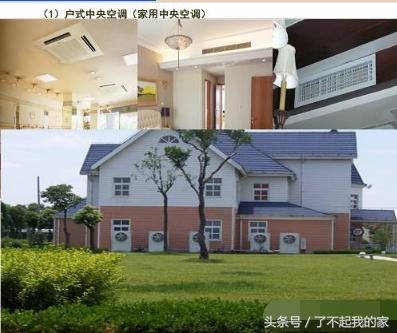

(1)户式中央空调:主要应用于单元房、别墅。

(2)商用中央空调:主要应用于办公楼、饭店、娱乐场所。

2 按负担室内热湿负荷所用介质来分:

(1)全空气系统

全空气系统是利用空调机送出冷风使室内空气的温、湿度适宜。一般可配用风道及送、回风口,是大型空调系统常采用的一种方式。

(2)全水系统

全水方式是利用冷冻机制造出的冷水(或锅炉制出的热水)通过空调房间的风机盘管中。多用于饭店的客房系统或商场的空调场合。

(3)直接冷却方式

这是利用直接蒸发式表面冷却器热交换器中的制冷剂,汽化蒸发吸热来冷却室内空气。这种方式广泛应用在各种房间空调器和小面积的中央空调系统。

(4)空气——水系统

是简单全空气方式与全水方式的结合,既具有全水方式控制简单的特点,又具有全空气方式可灵活调节室内空气清新度的优点。

3 按空气处理设备的设置情况来分:

(1)集中式空调系统

这种系统的所有空气处理设备如风机、加热器/冷却器、过滤器、加湿器等都集中在一个空调机房内,其冷、热源一般也集中设置。

集中式空调系统按送风量是否变化可分为定风量系统与变风量系统两种。

(2)半集中式空调系统

采用半集中式空调系统时,在空调机房中经过集中处理的部分或全部空气,将送到各空调房间或空调区域后再由末端装置进行补充处理。半集中式空调系统主要包括诱导式空调系统和风机盘管空调系统。

(3)分散式空调系统

是指将空气处理设备分散在被调房间内的系统。这种系统把空气处理设备、风机以及冷热源设备都集中在一个箱体内,形成一个整体组置于空调房间内。

4 按输送介质分类:

(1)风管系统

(2)冷热水系统

(3)制冷剂系统

5 按储能形式分类:

(1)无蓄冷空调系统

(2)冰蓄冷空调系统

(3)水蓄冷空调系统

6 按制冷压缩机转速分类:

(1)变转速机组系统

(2)定转速机组

(3)定转速与变转速组合机组

7 按制冷系统的节流方式分类:

(1)毛细管节流机组

(2)热力膨胀阀节流机组

(3)电子膨胀阀节流机组

8 按空调主机的驱动能源分类:

(1)电力驱动系统

(2)燃气驱动系统

(3)废热驱动系统

几种常见的中央空调系统

「空调知识」中央空调系统原理详解

(2)全空气系统

全空气系统是利用空调机送出冷风使室内空气的温、湿度适宜。一般可配用风道及送、回风口,是大型空调系统常采用的一种方式。

「空调知识」中央空调系统原理详解

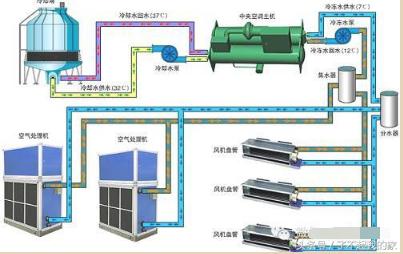

(3)空气——水系统

是简单全空气方式与全水方式的结合,既具有全水方式控制简单的特点,又具有全空气方式可灵活调节室内空气清新度的优点。

「空调知识」中央空调系统原理详解

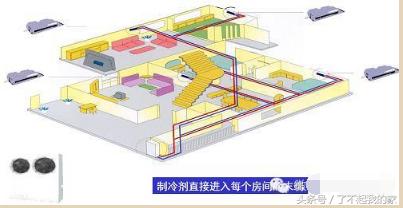

(4)制冷剂系统

「空调知识」中央空调系统原理详解

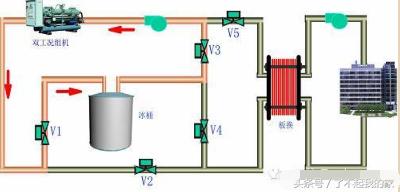

(5)冰蓄冷空调系统

「空调知识」中央空调系统原理详解
