主要用到焊件模块，装配模块，routing插件

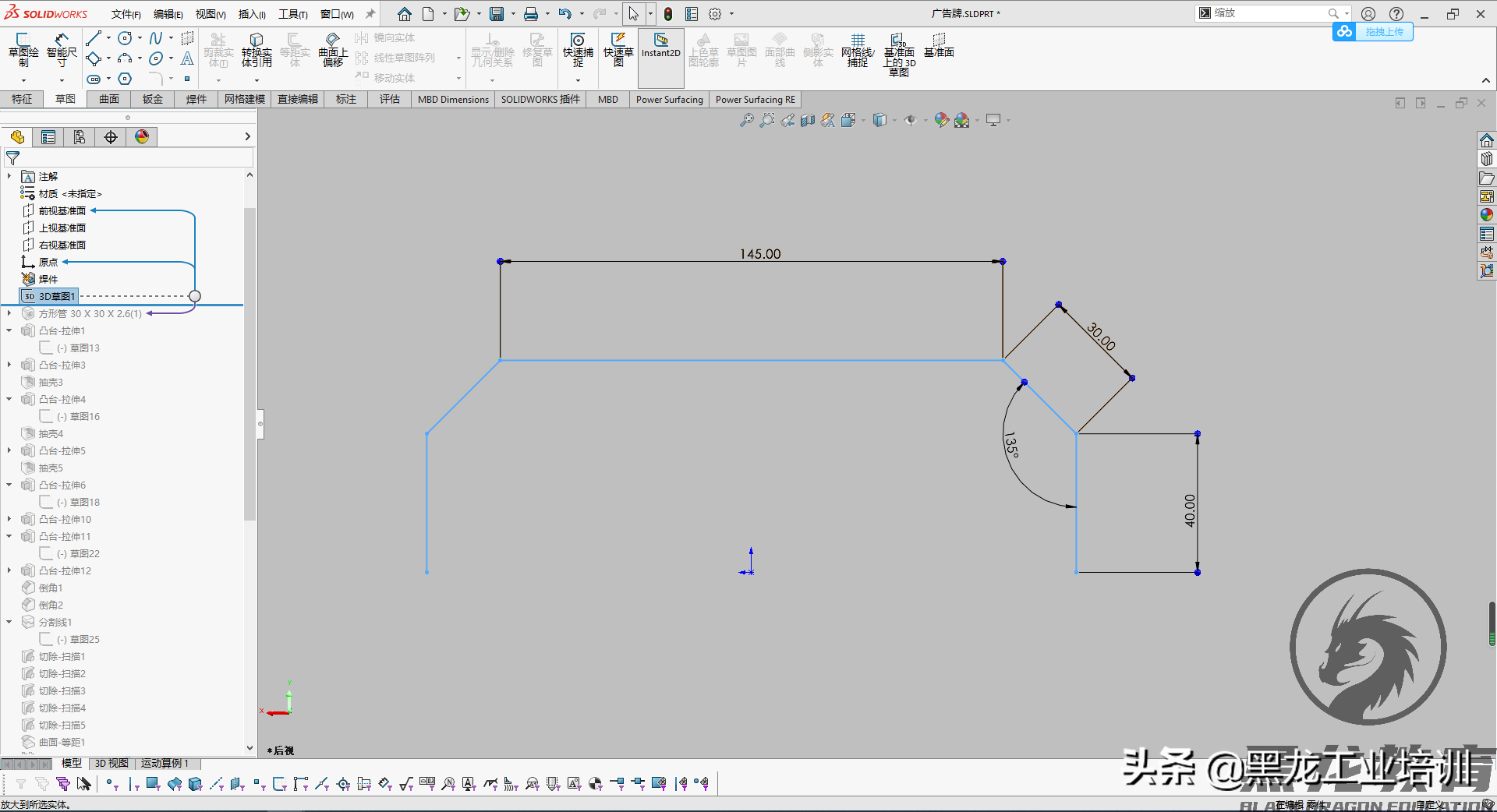

1.在前视基准面上草绘如下图形，作为后面焊件路径

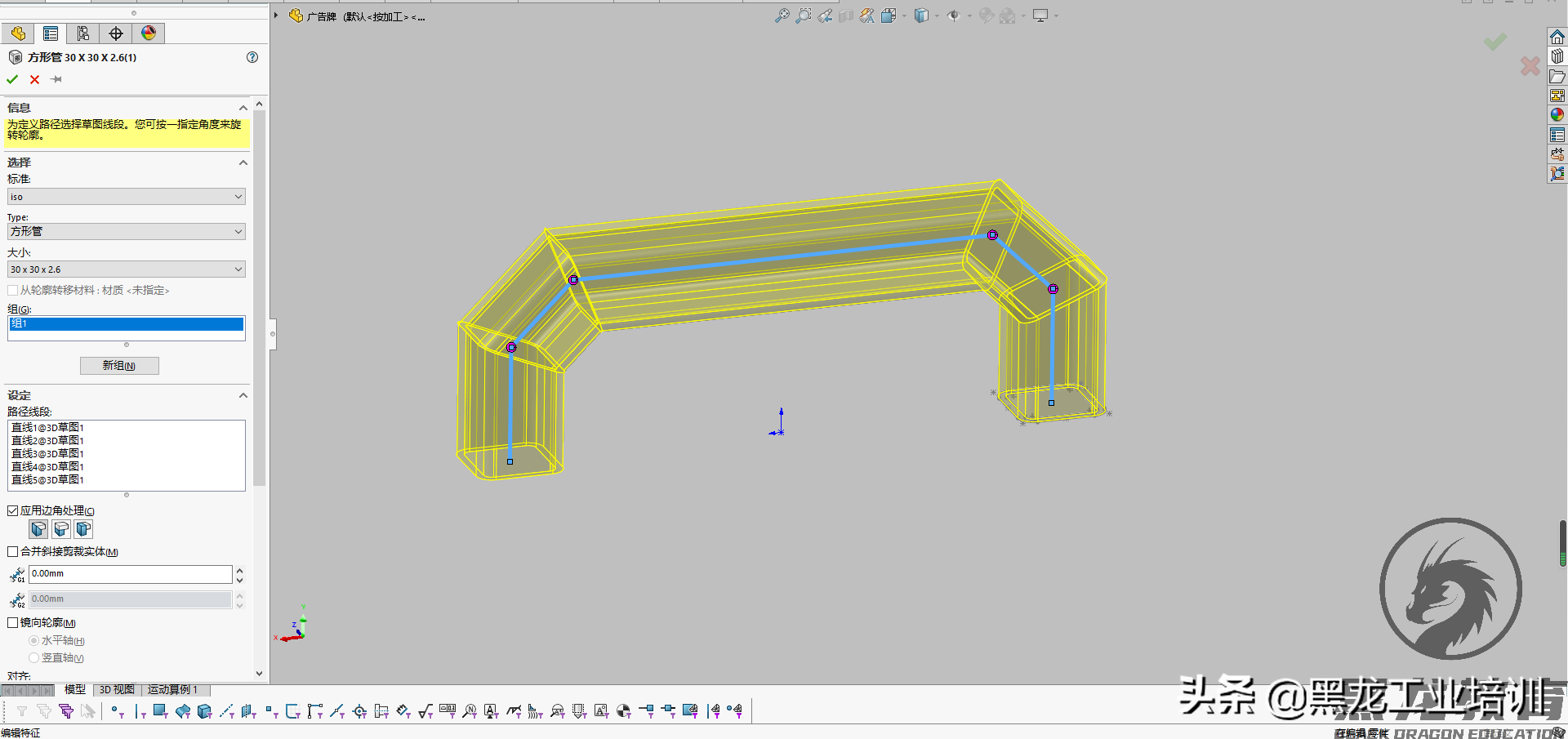

2.找到焊件中的结构构件，选择iso标准方形管，大小30*30

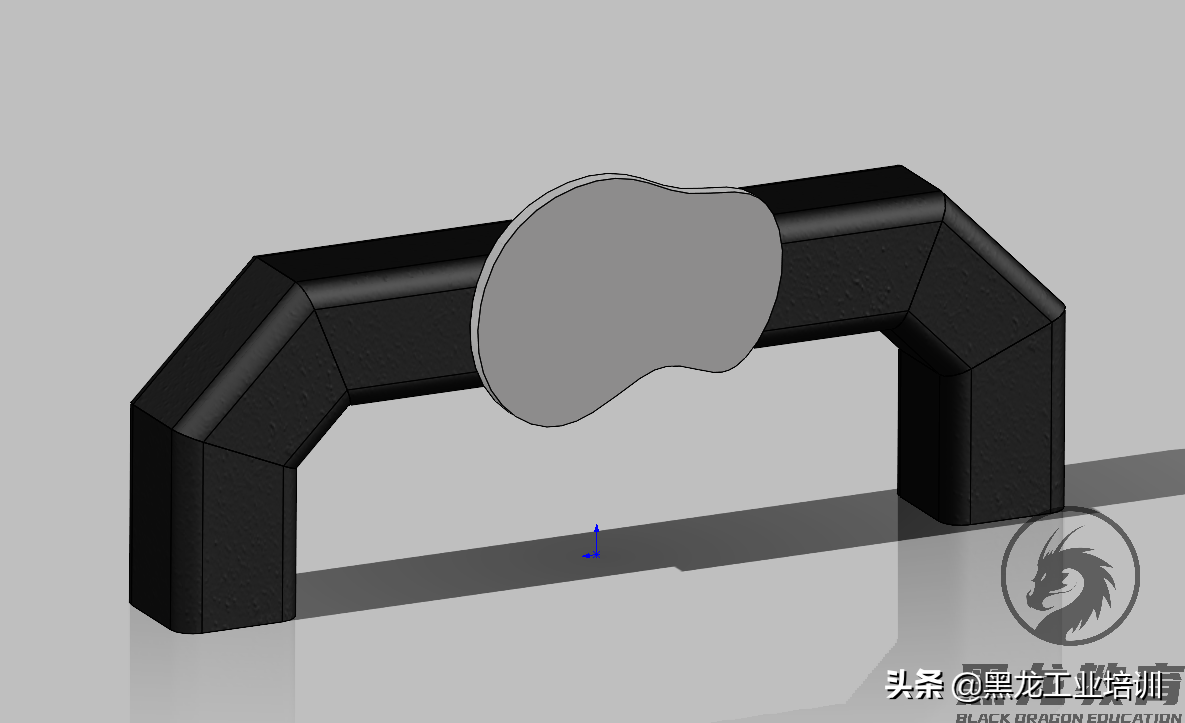

3.拉伸一个凸台，大小如图所示，这里我使用了b样条曲线度数为3°

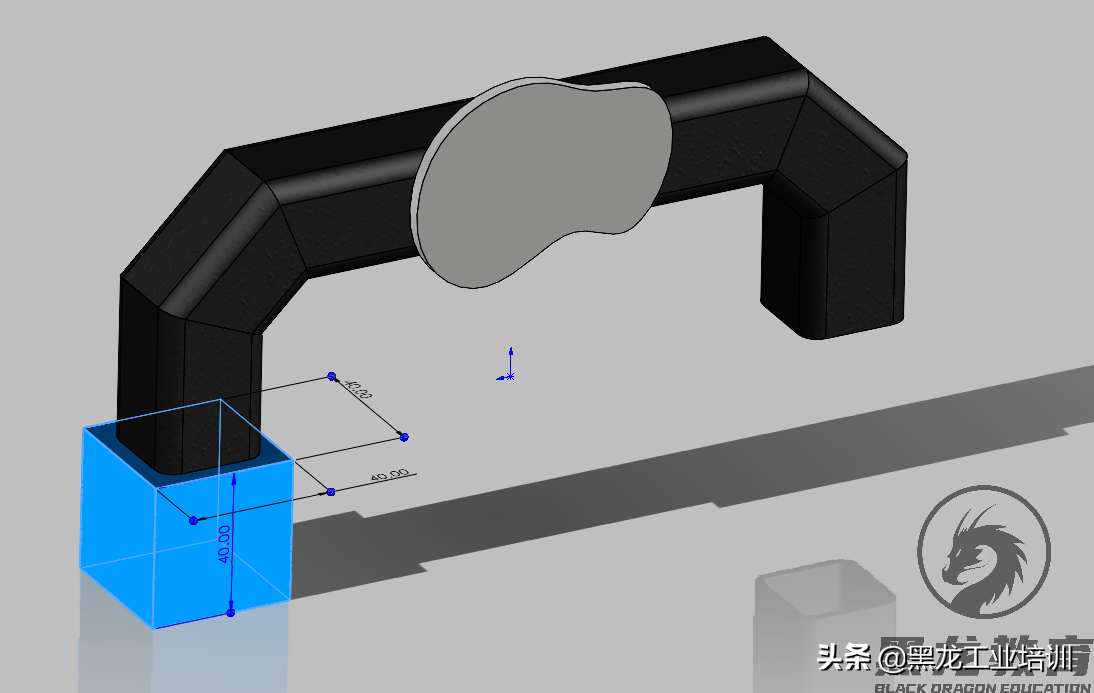

4.拉伸凸台，大小如下

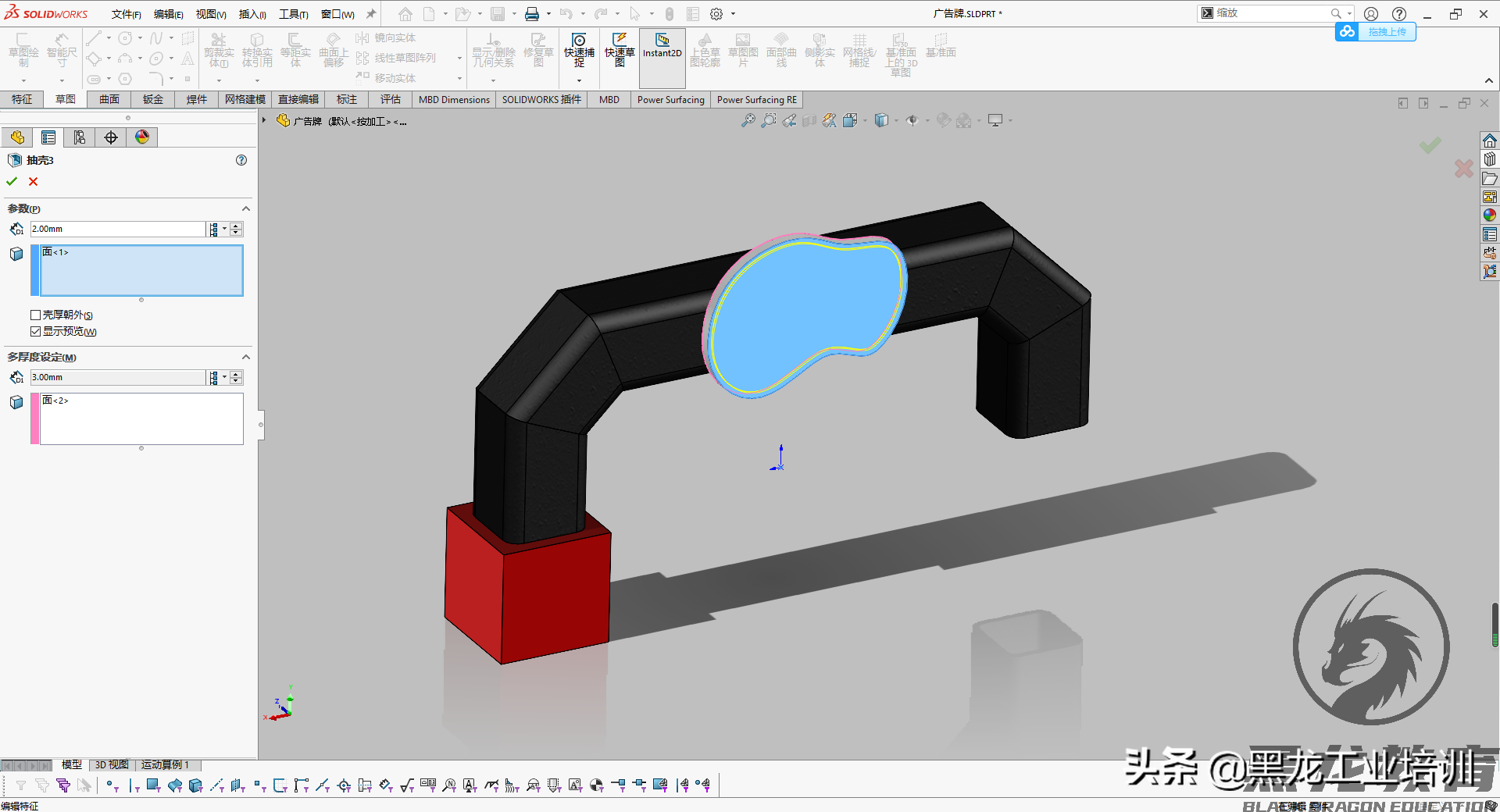

5.抽壳命令，使用多厚度设定，背面厚度为3其他面为2

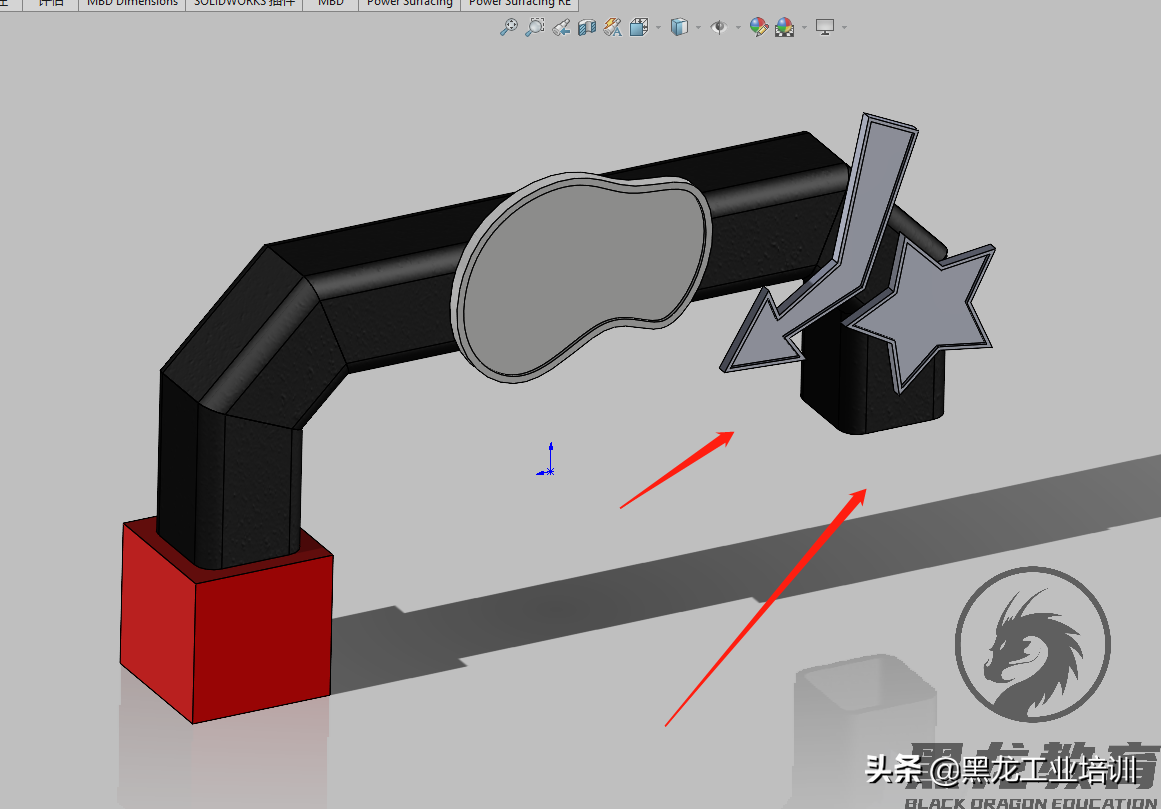

6.相似的操作，作出其他相同的图形

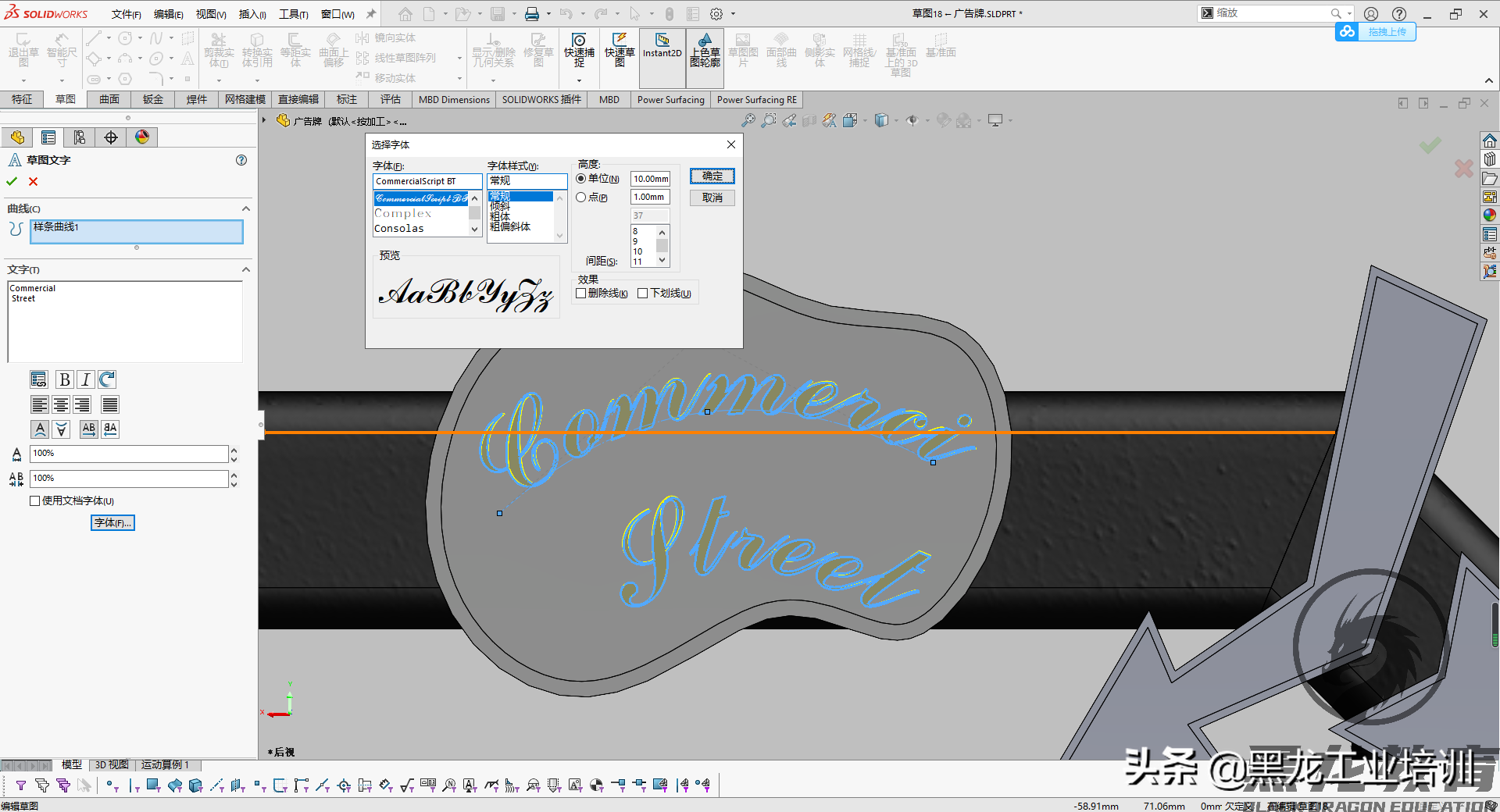

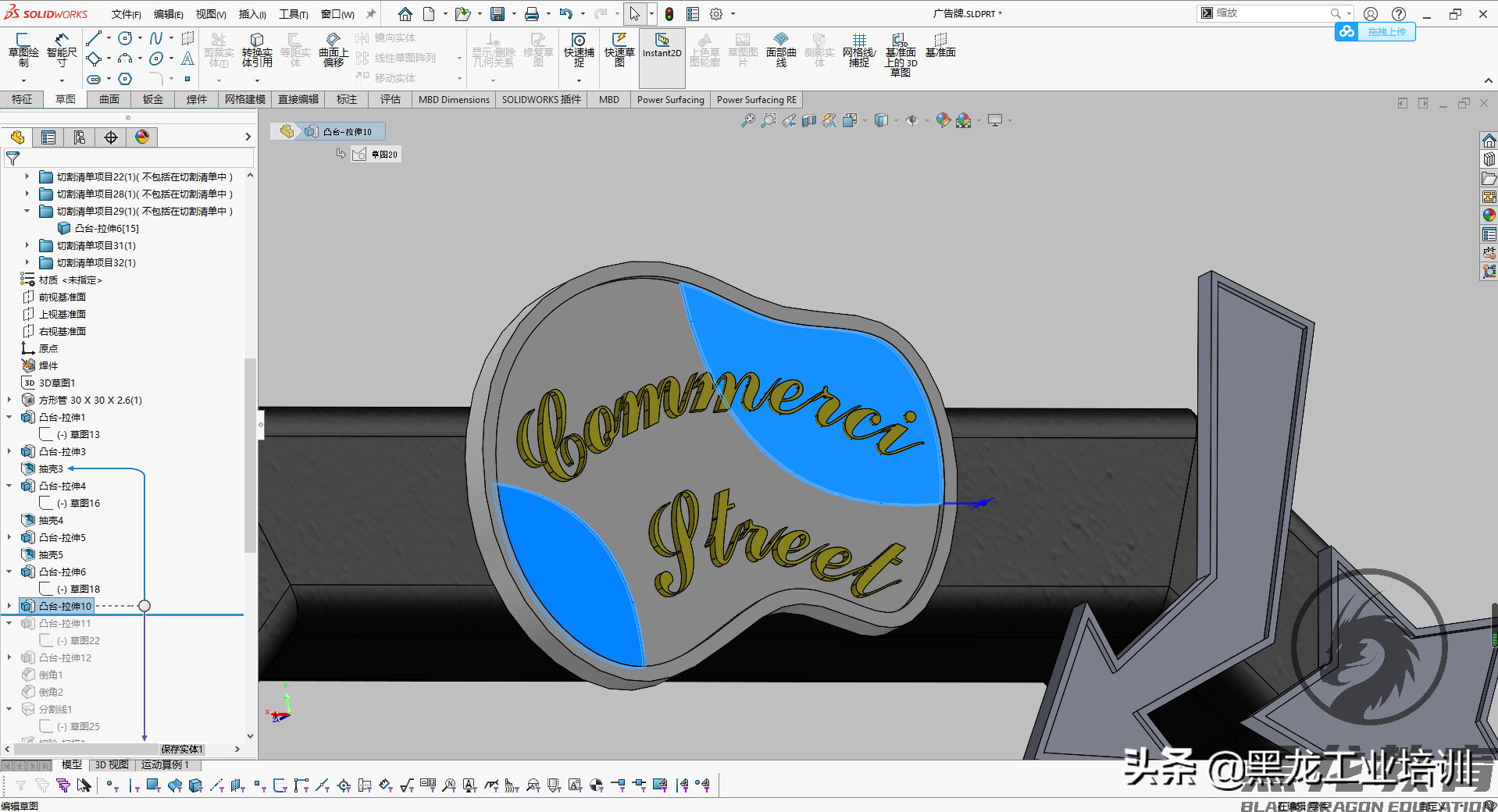

7.艺术文字效果，首先绘制一条样条曲线，在曲线上创建文字，设定文字的大小和字体，这里要注意，有些字体会因为曲线形变发生交错，要在交错的地方打空格或者调整曲线曲率保证字体不相交。

8.在平面上划出2块区域作为修饰

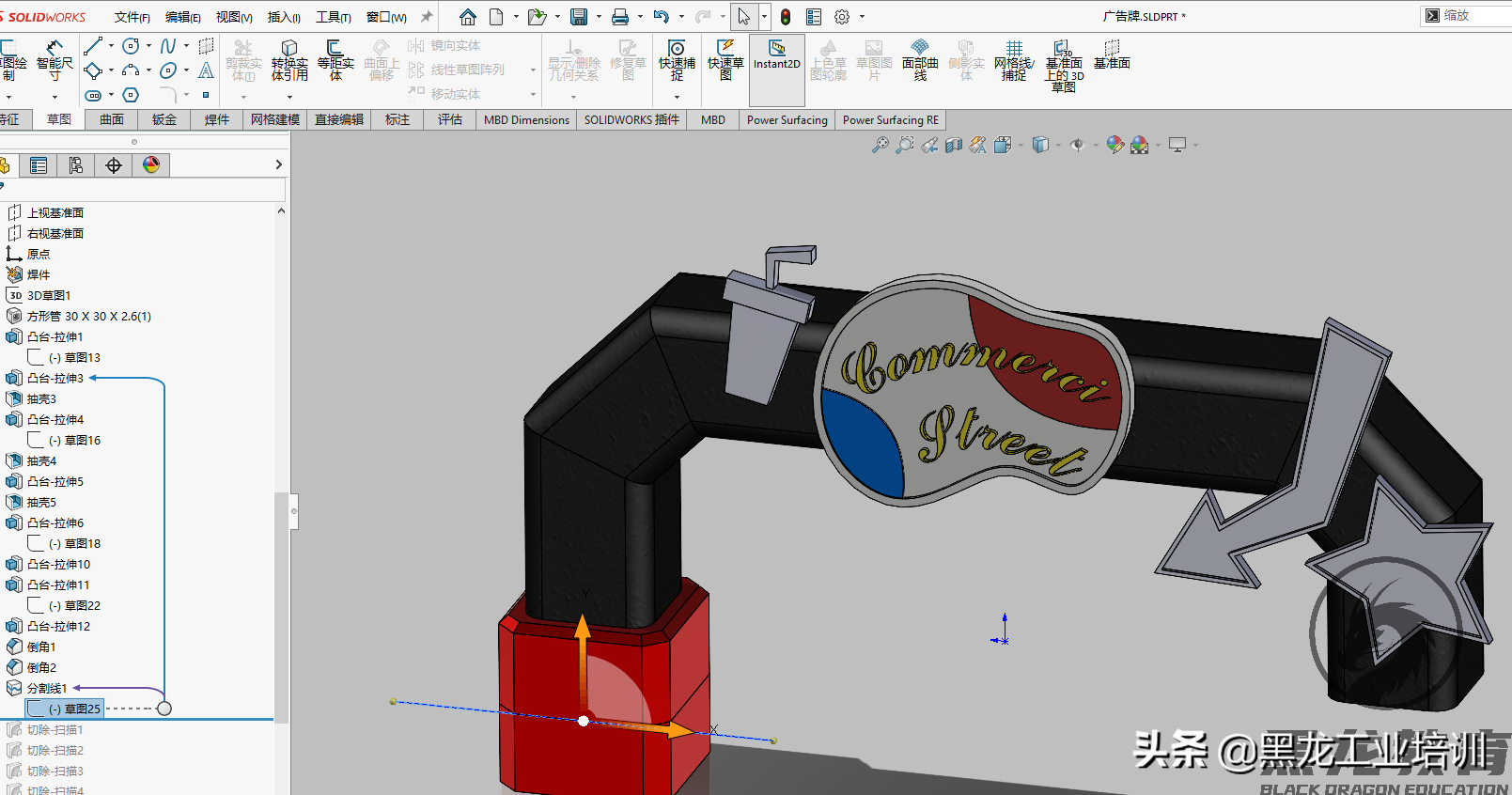

9.再补充一些图形元素，然后用分割线命令分割红色方块

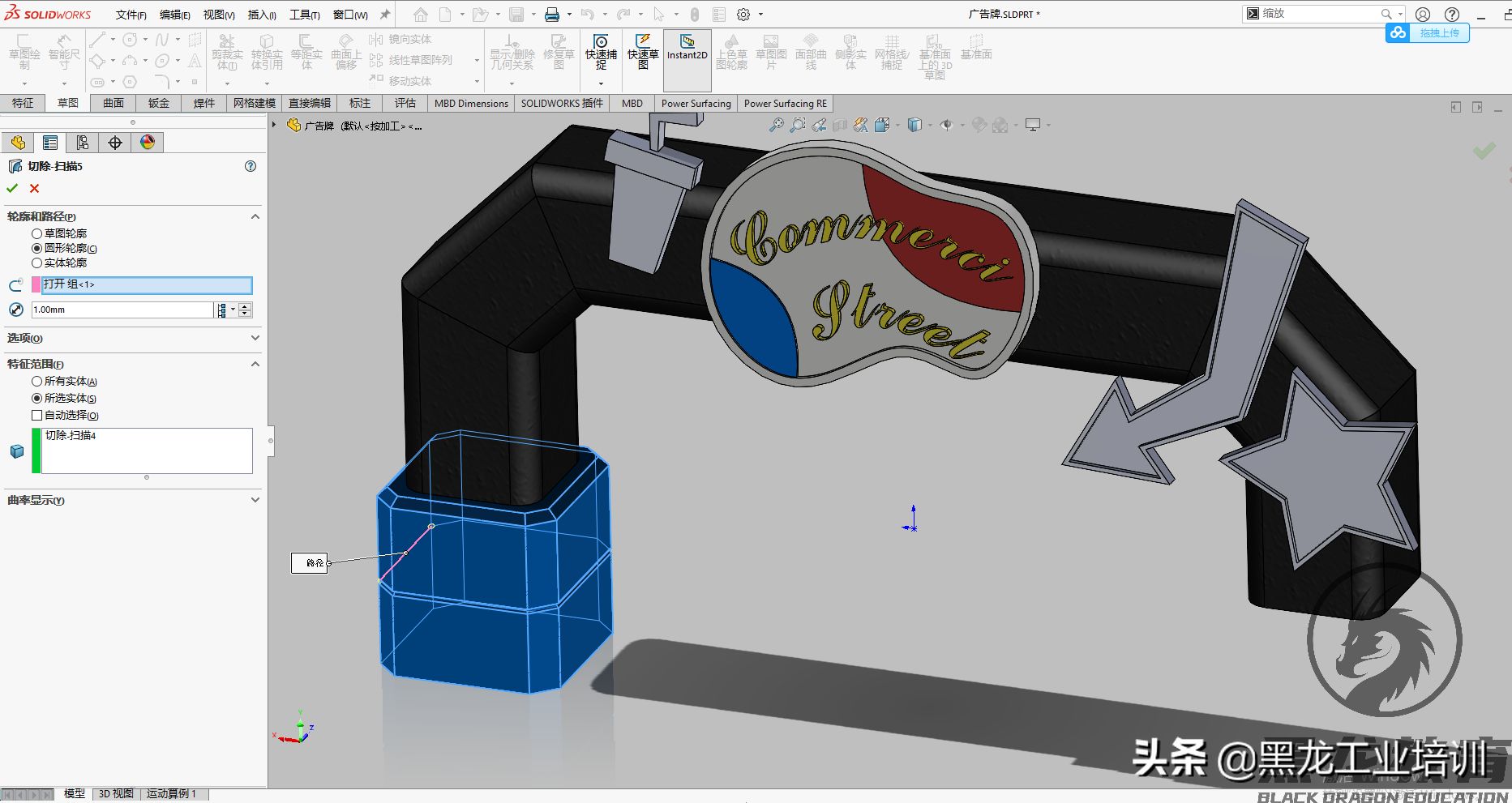

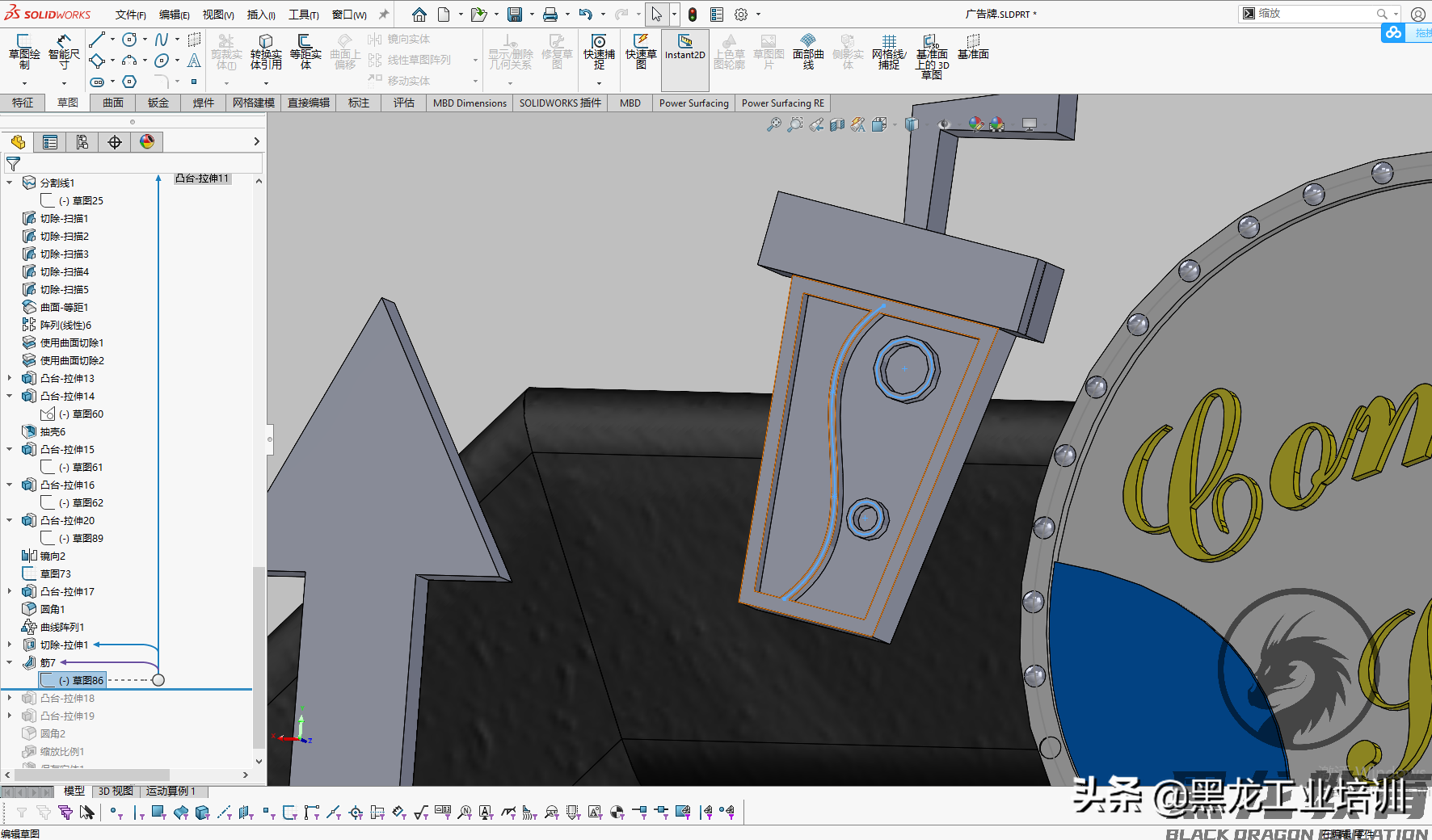

10.这里提供两种做方块上条纹的方法：1、扫描实体，整列3个，然后与方块做差集；2、扫描切除实体，提取切除后的曲面，阵列曲面，用曲面切除。两种方法都可以，我这里使用了第二种

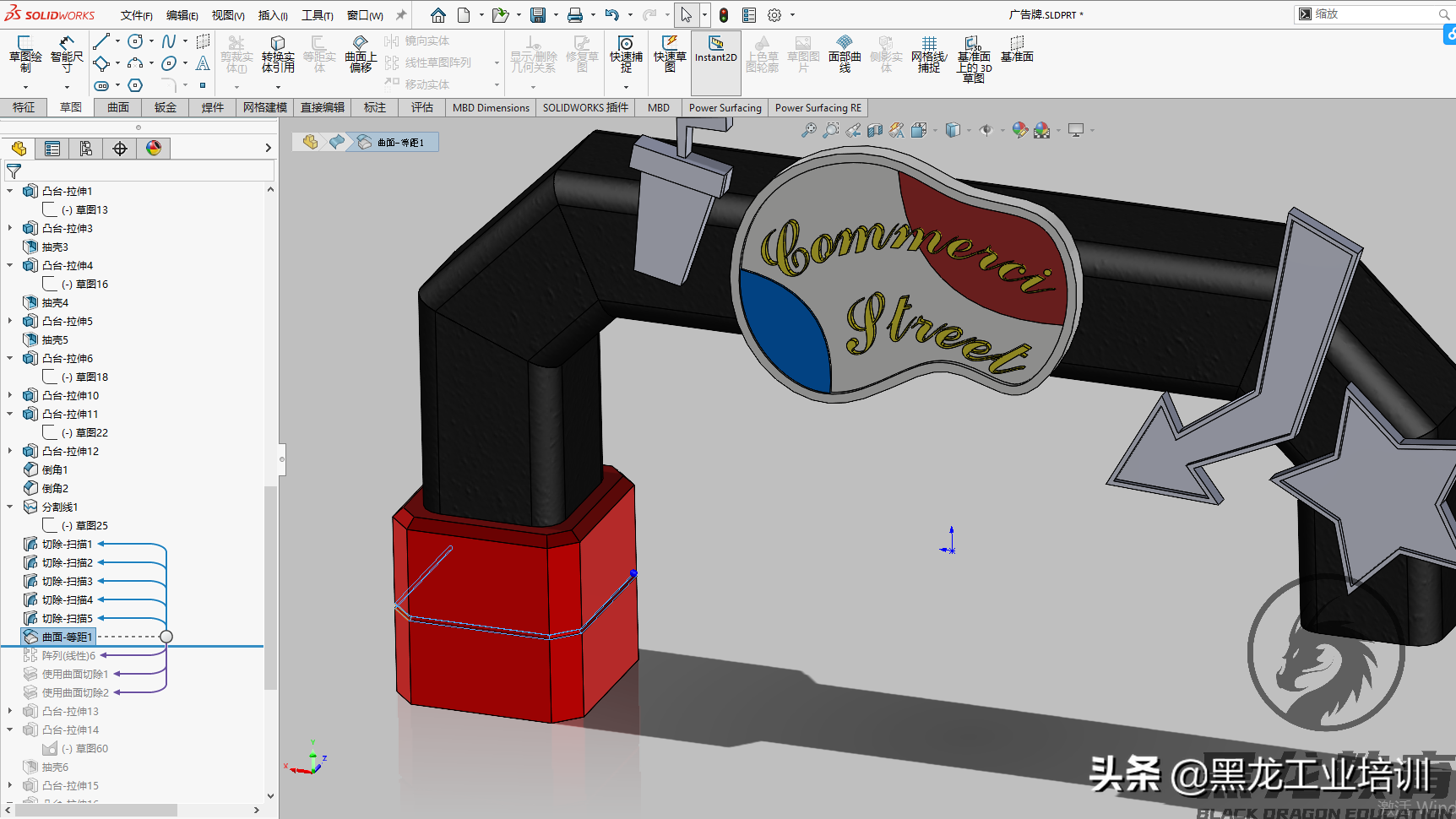

11.曲面偏移0mm

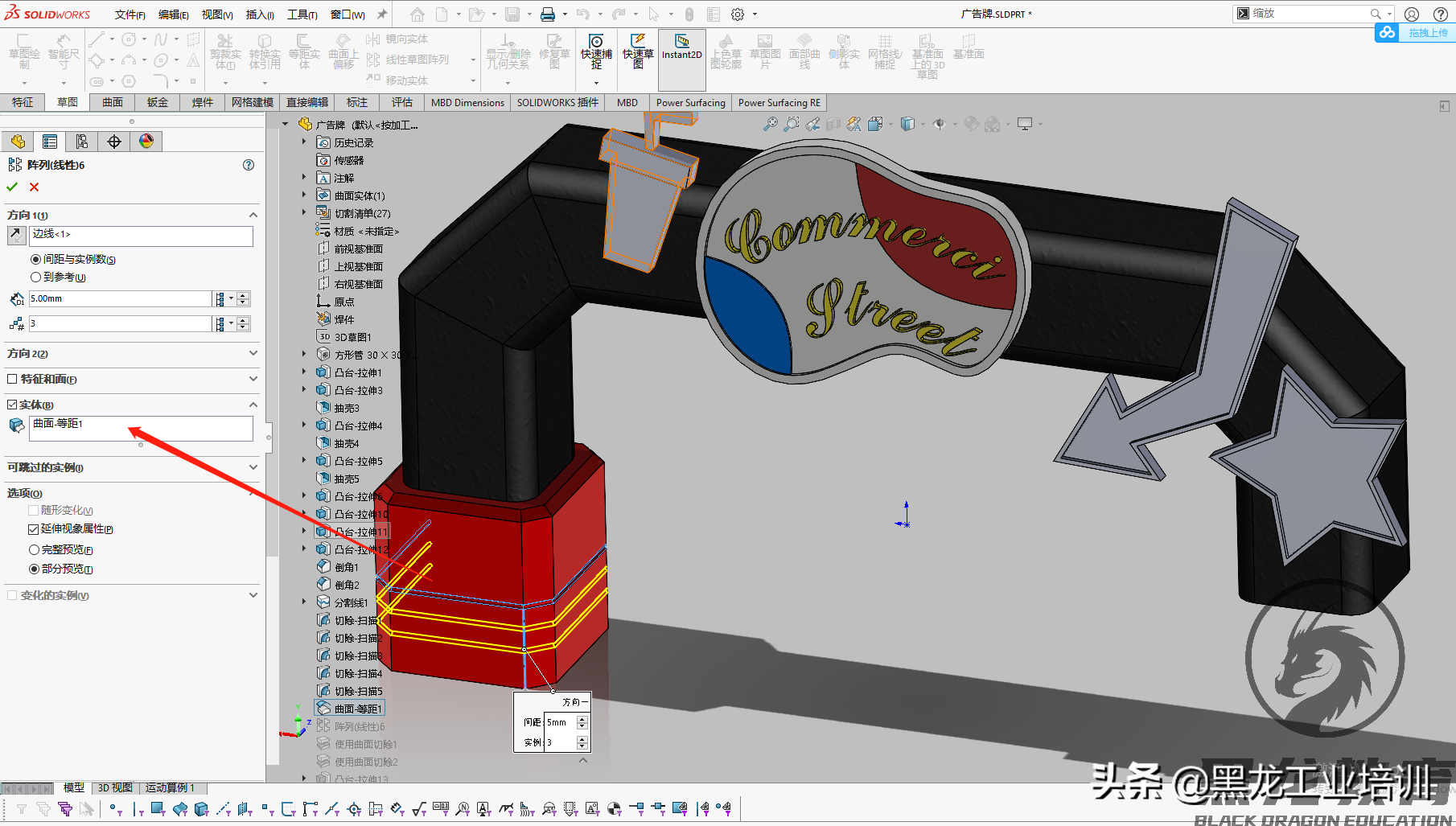

12.整列偏移后的曲面

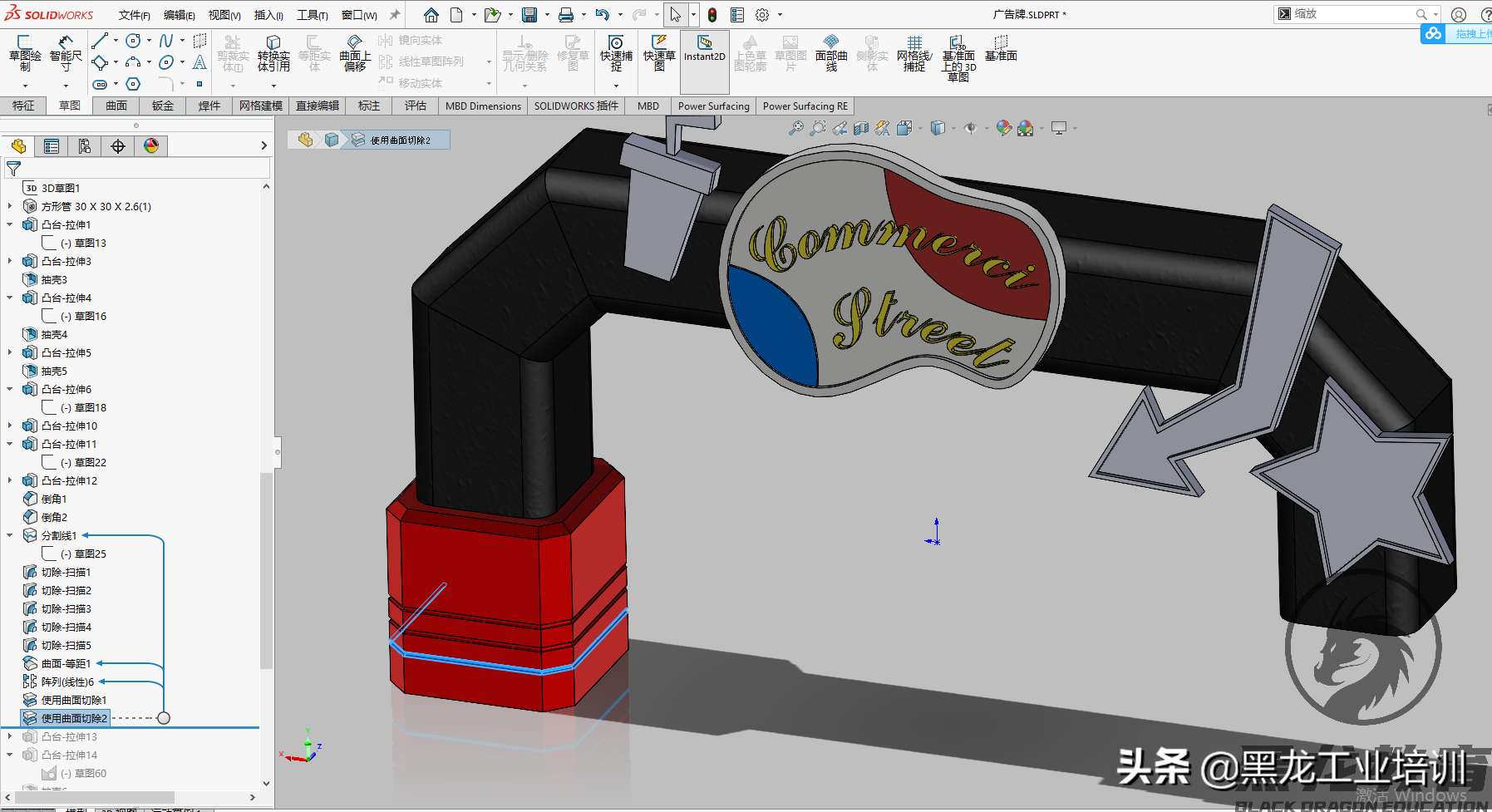

13.然后用曲面除料

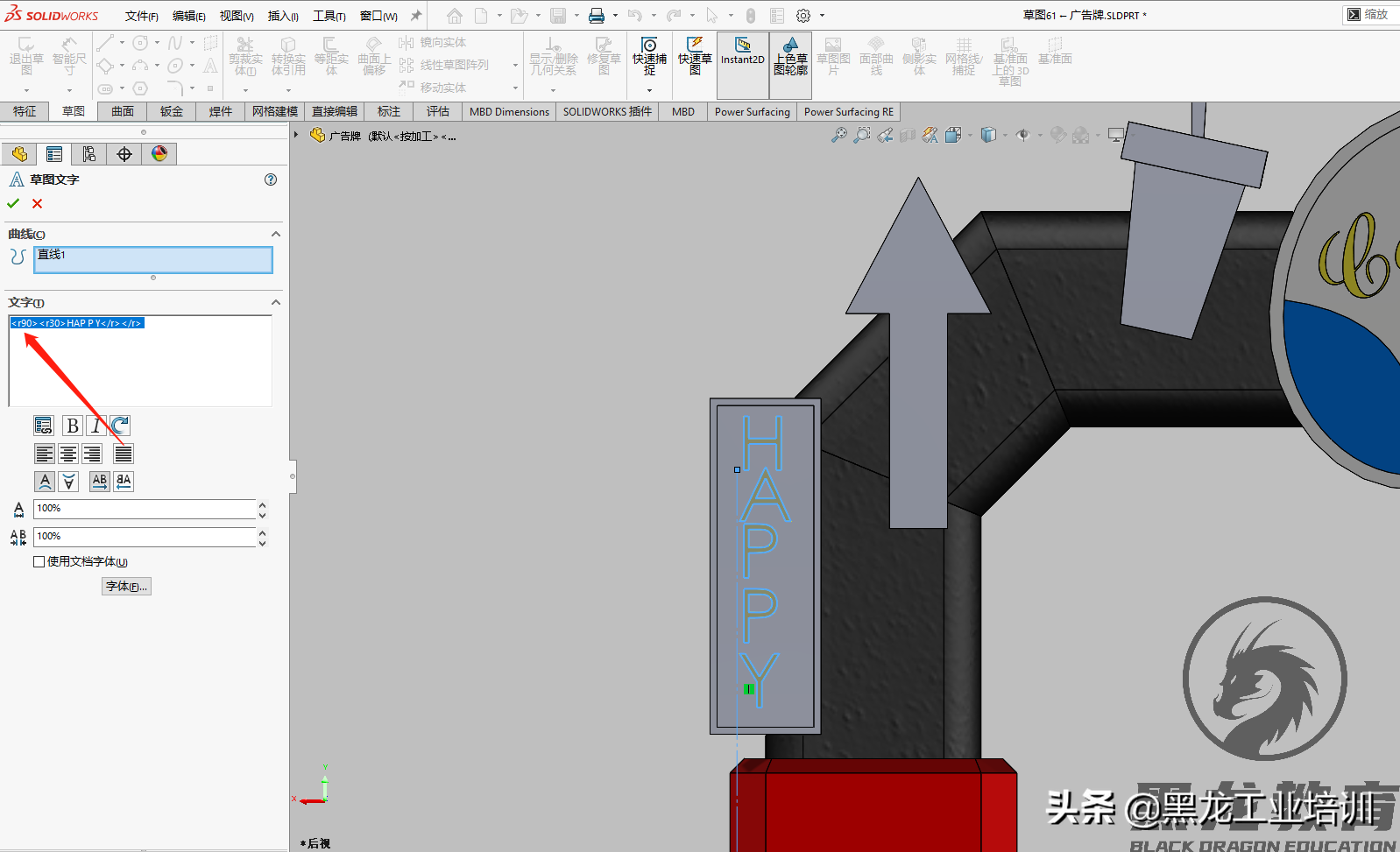

14.竖版文字制作：选中字体后点击旋转按钮，在文字前面会有一个r30出现，把r30改为90即可

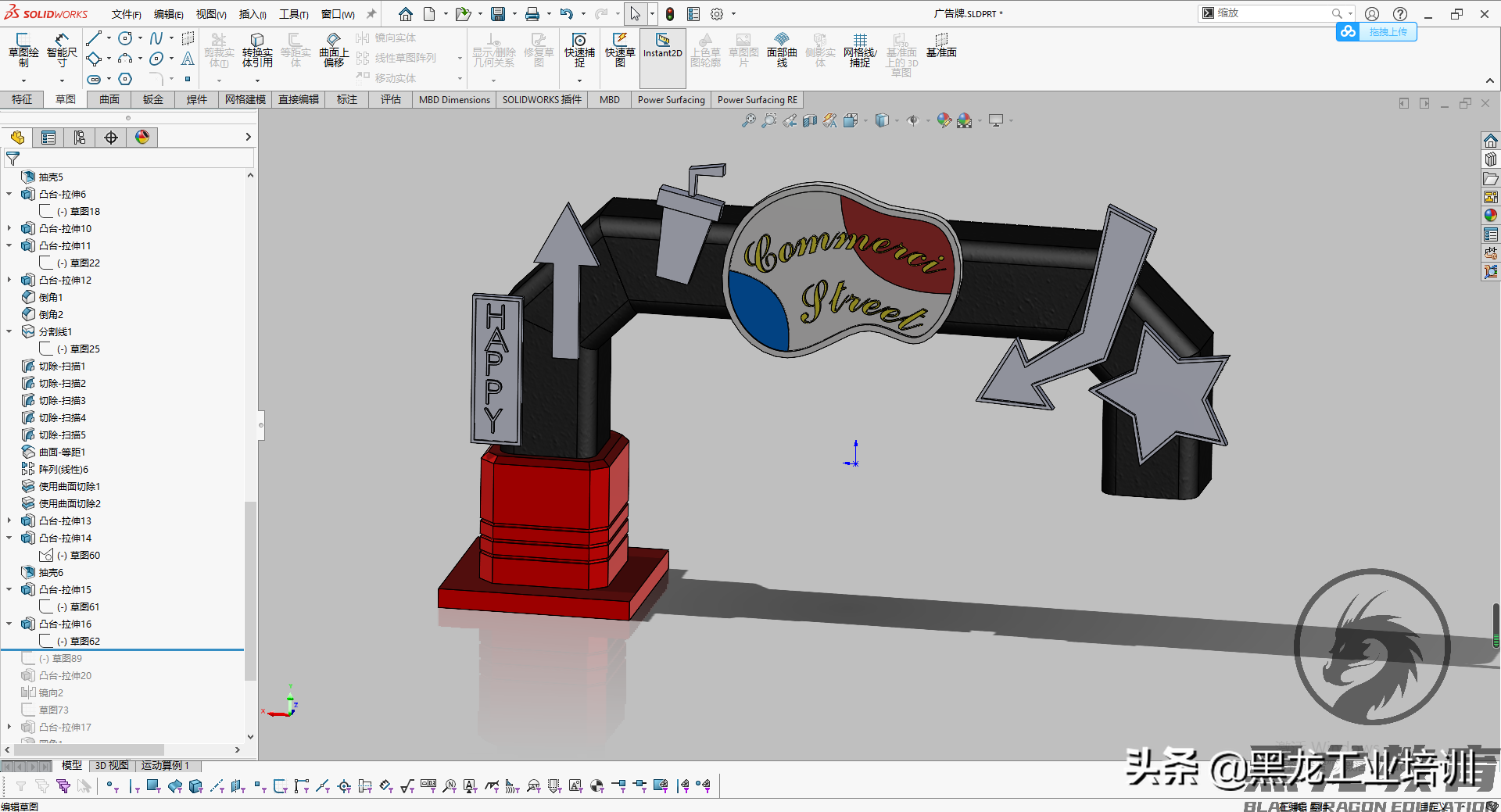

15.再丰富一些元素

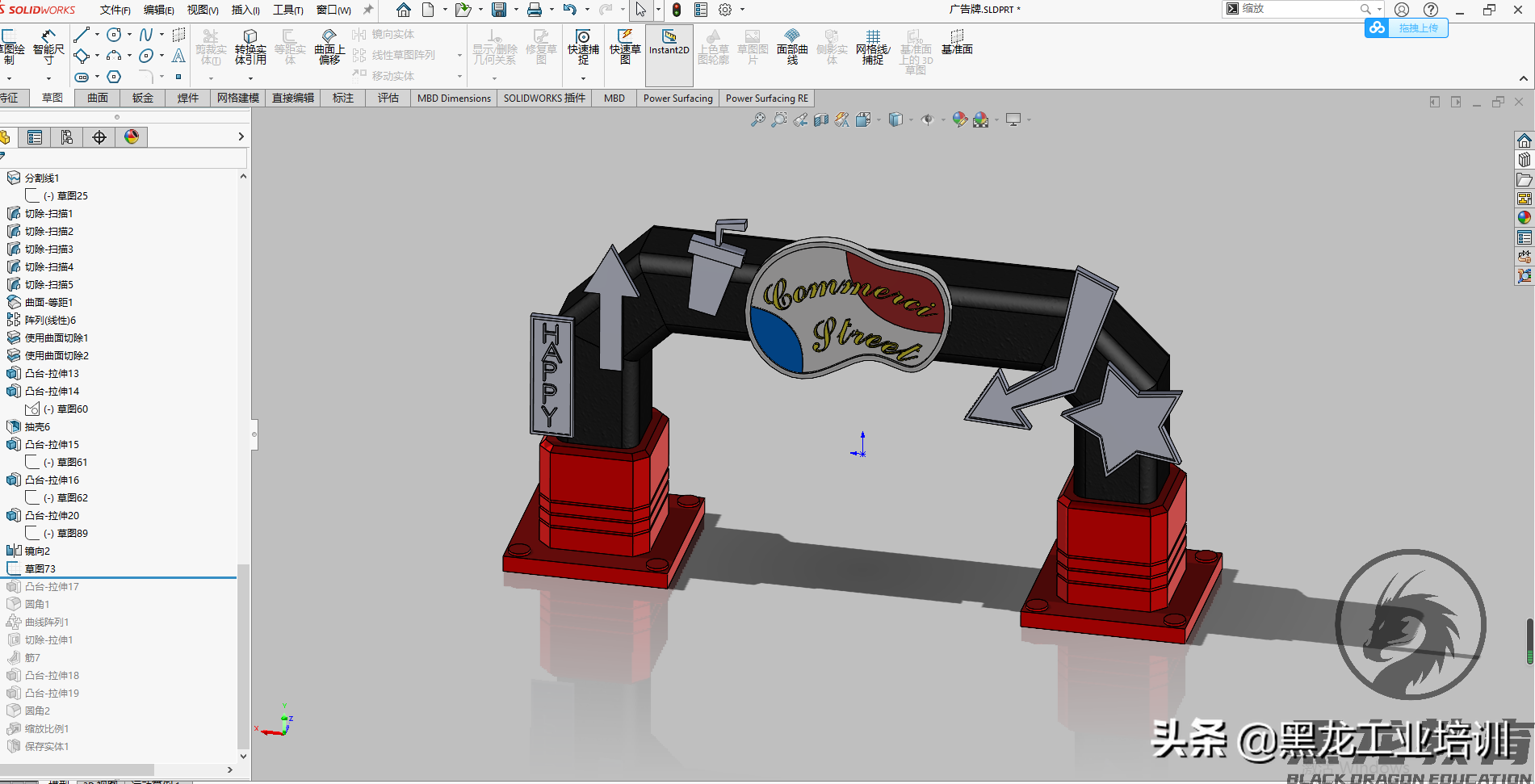

16.镜像实体

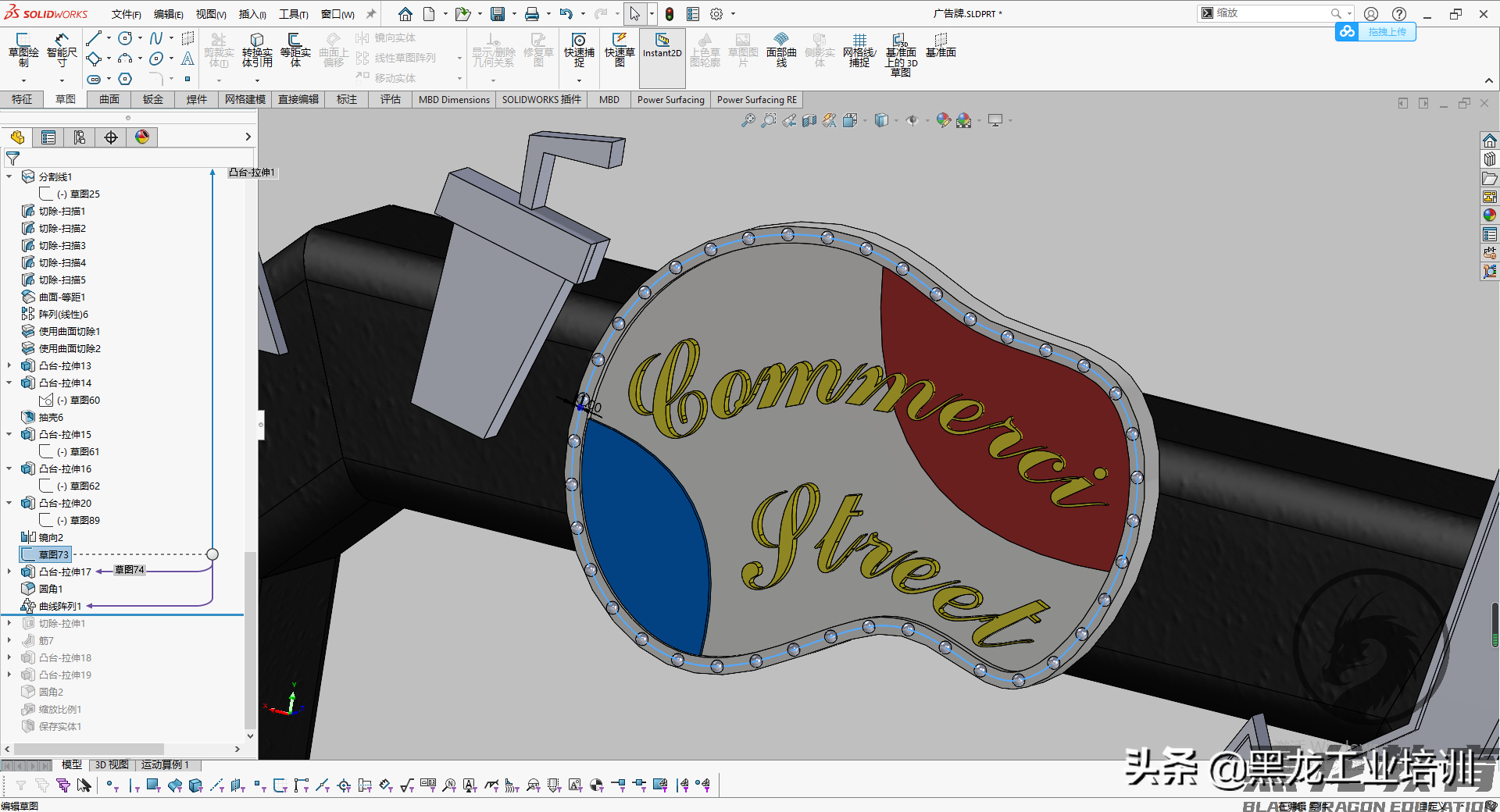

17.先偏移外轮廓制作曲线，然后用曲线来阵列球体（曲线驱动的阵列）

18.用筋特征丰富奶茶的细节

19.搜索命令保存实体，此命令的作用是将一个多实体零件保存为装配体，这就是自上而下的设计

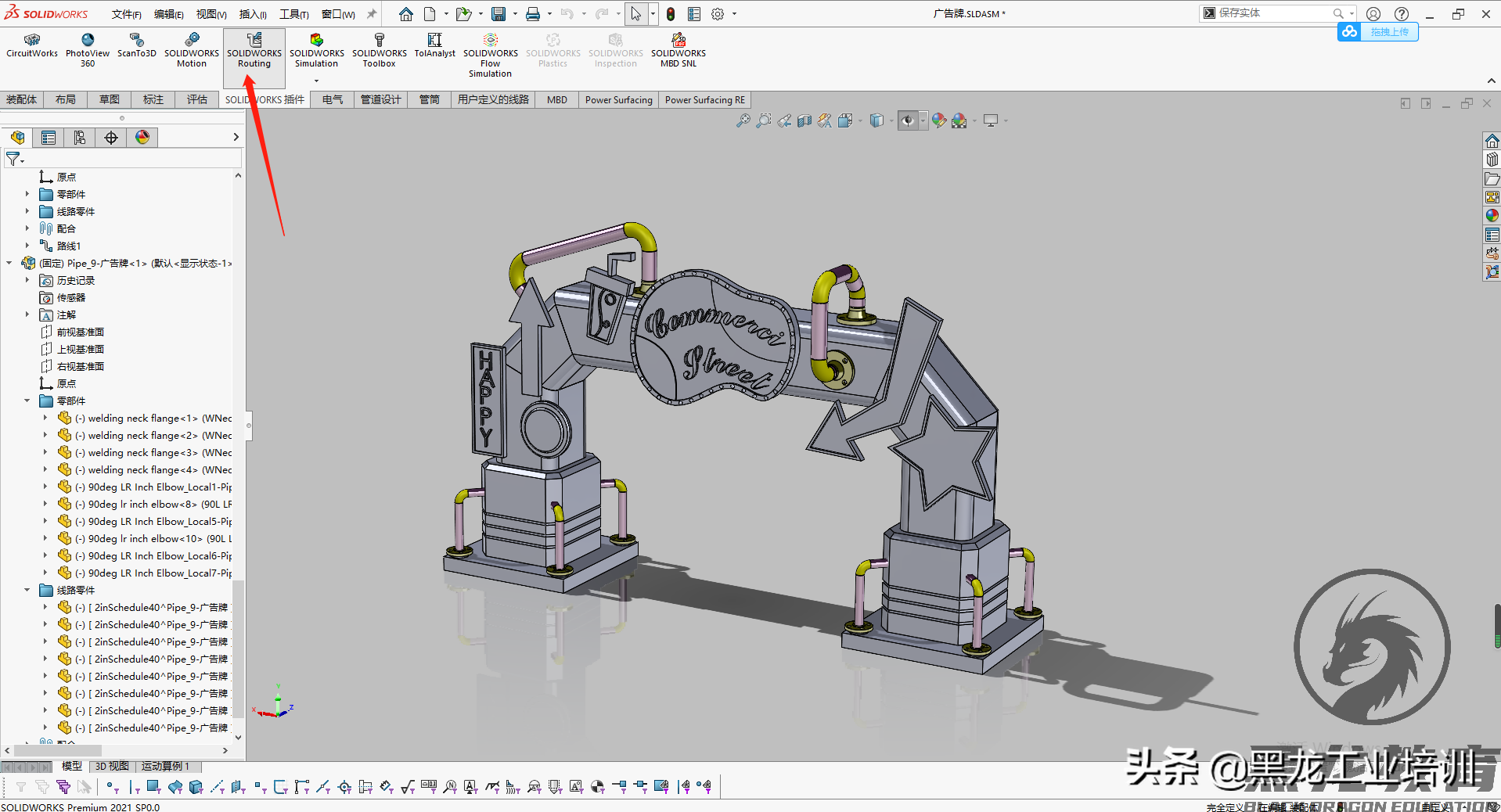

20.此零件已存为装配体，此时我们仍然可以直接编辑零件的方式来修改这个装配体（带父子关系）开启routing插件

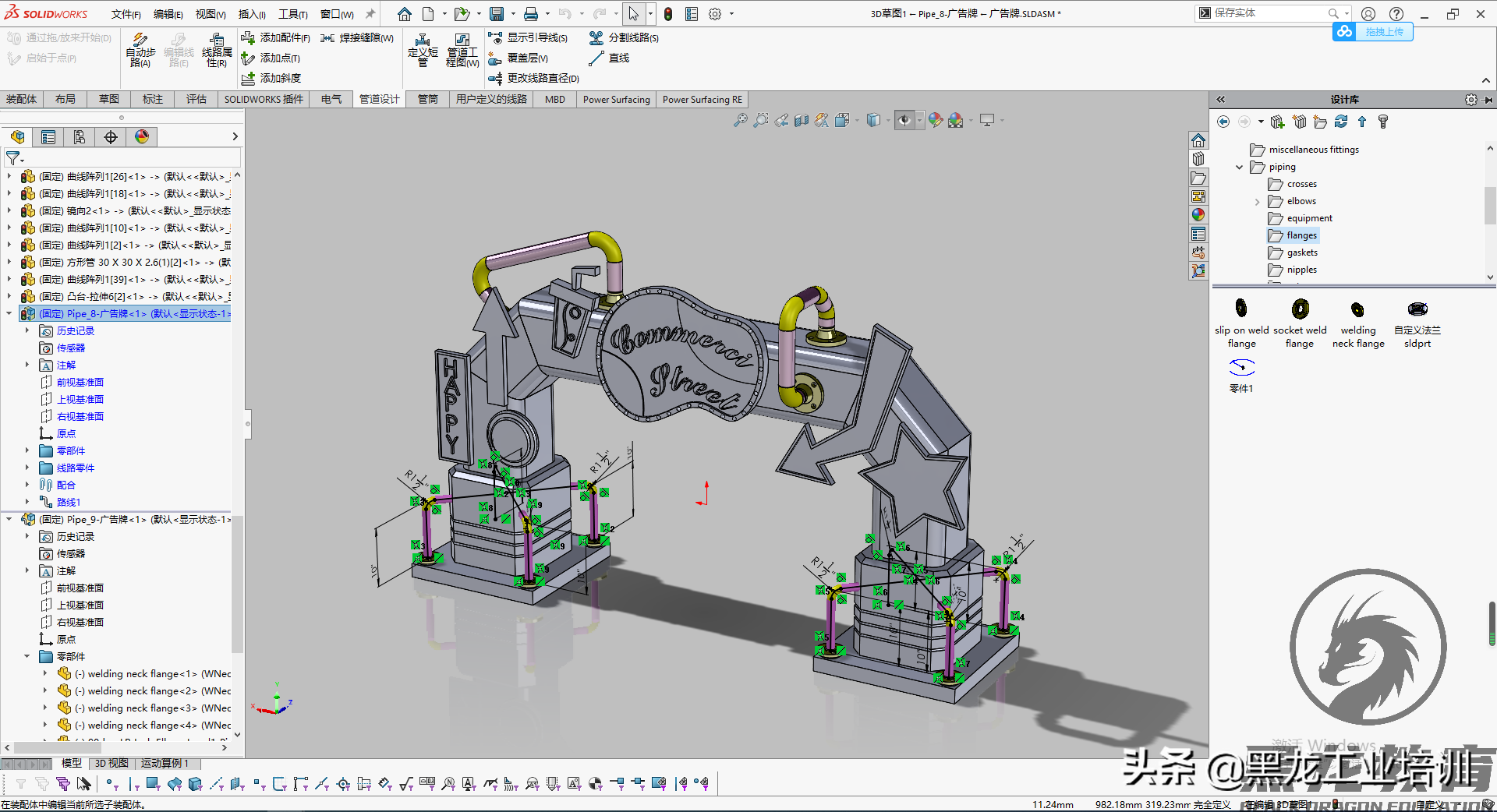

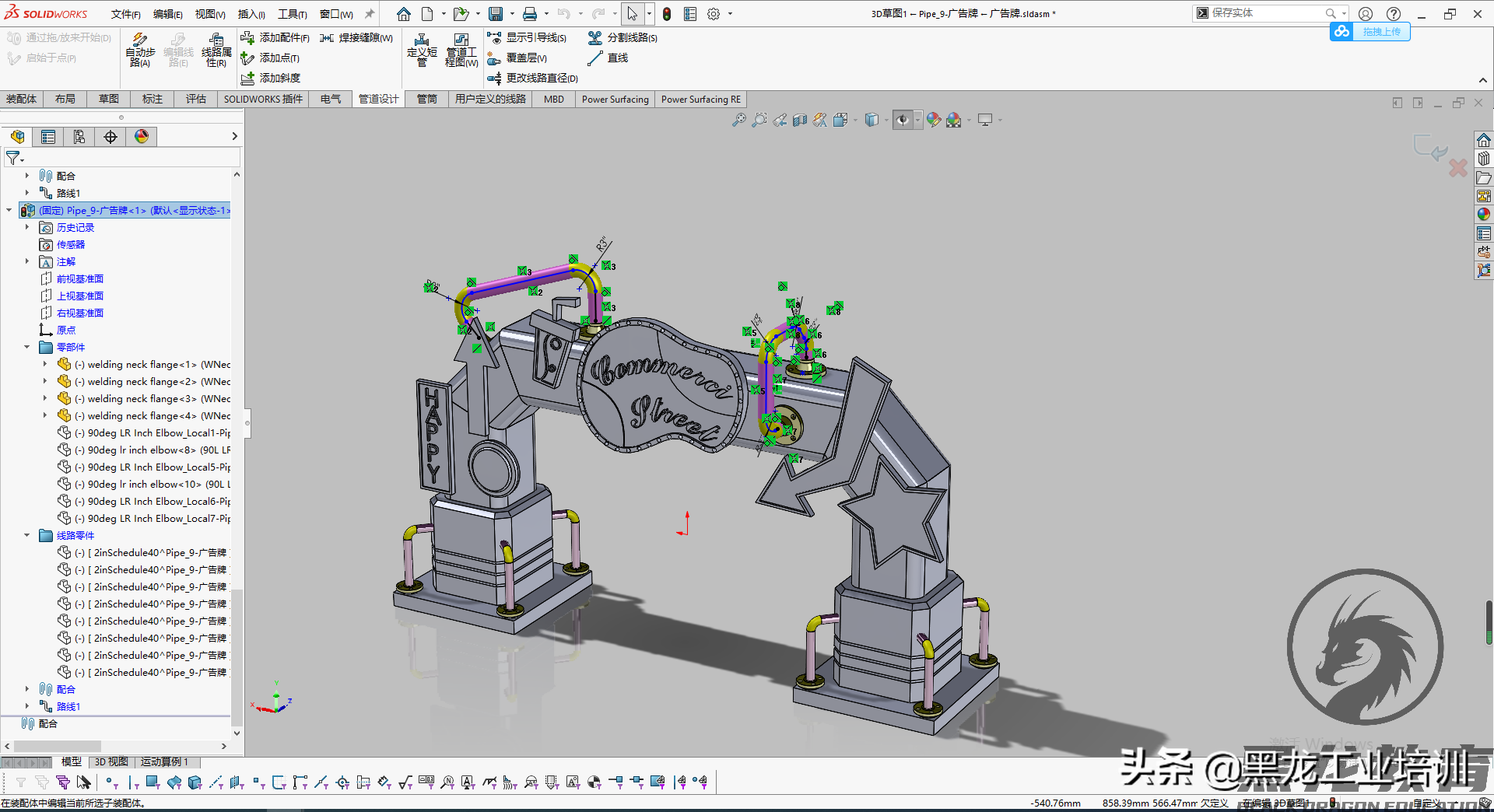

21.直接从库文件中拖拽几个法兰进入装配体开始管道设计（我这里随便连接了几个管道仅做展示）

22.以此类推完成最后的管道设计（这样做的好处是每个管道的弯管都是单独的零件，如果用扫描去做管道，后面还要多段切除会更麻烦）

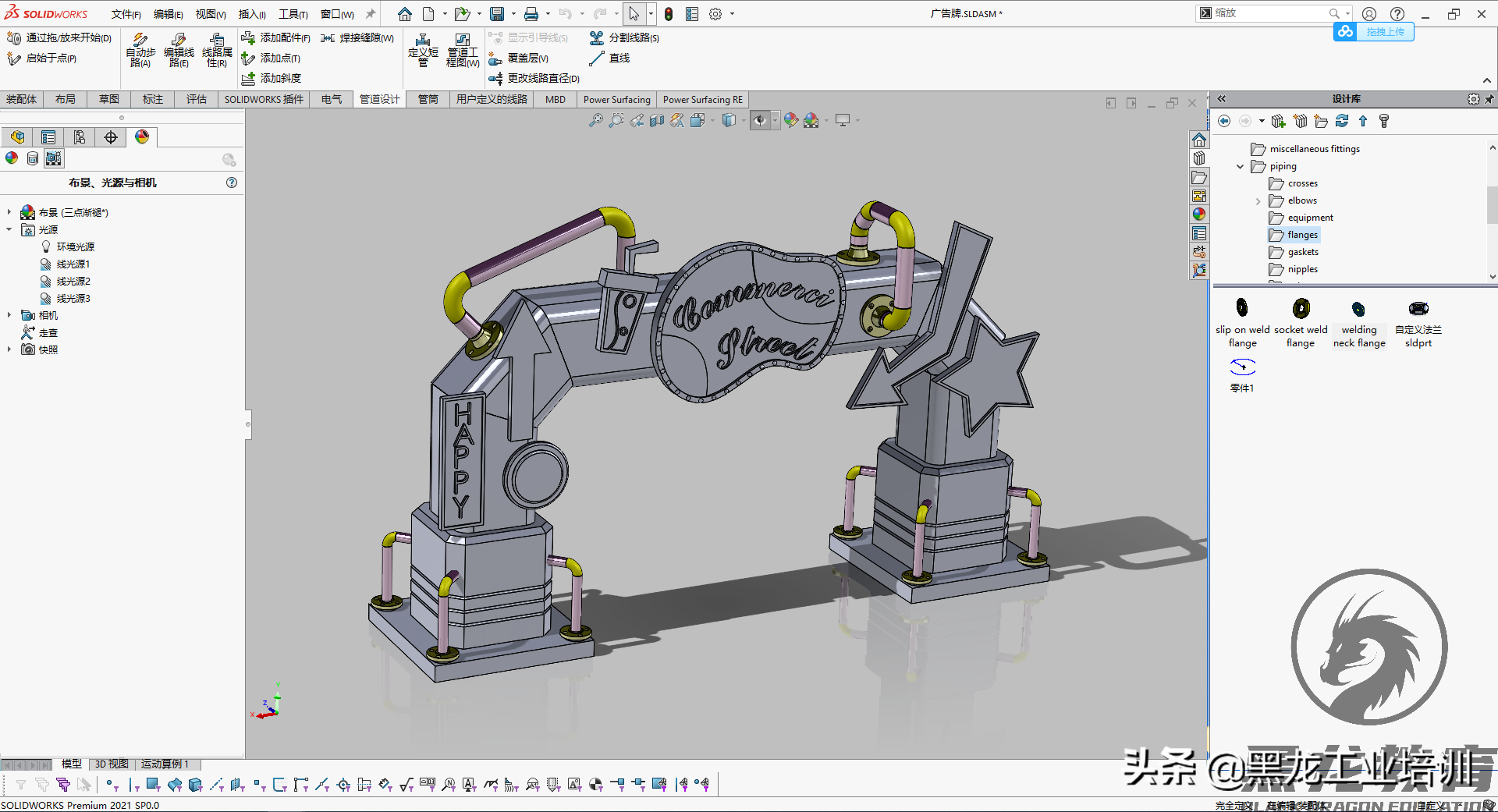

23.最后完成效果如下（觉得小编做的好的可以帮忙点个赞哦！大家的支持是我创作的动力！）
